全自动3D干涉仪
  • 产品介绍

WKFI-2S是一款测量光纤跳线端面参数的高端精密设备,是保证光纤连接器传输效率的必备仪器,在光纤通信制造领域有着十分重要的应用。


可测量直径为2.5mm或1.25mm的SC/PC、SC/APC、FC/PC、FC/APC、LC/PC、LC/APC等标准光纤连接器和插芯。输出参数包括连接器端面的曲率半径、顶点偏移、光纤高度、APC角度、健度等几何指标,可辅助提高光纤端面的研磨质量,生产高品质的光纤连接器。


产品特点

效果与性价比兼具的3D干涉仪

0~8°APC角度调节

自动对焦、自动校准、自动测量

测量精准、快速,超高的重复性与再现性


权威检测机构认证

经中国计量科学研究院认证,测试结果更加准确可靠。


自动居中功能

无需手动寻找光纤中心,只需进行正常测量,自动找到光纤中心。

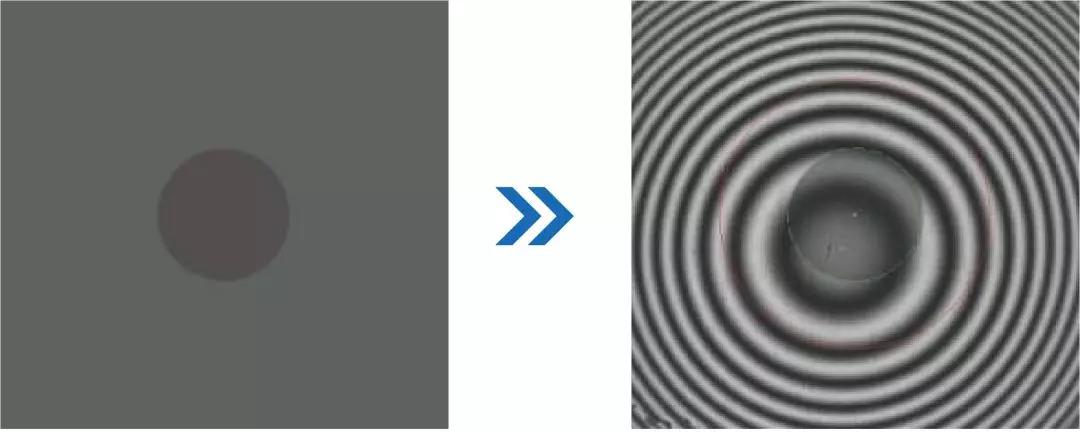

自动对焦功能

用户只需正常测量,自动调整干涉条纹至最清晰的状态,大大简化了测量操作。


自动测量功能

配备了自动感应测量模块,无需外部触发,仅需要锁紧扳手即可启动测量,单次检测仅0.4秒。

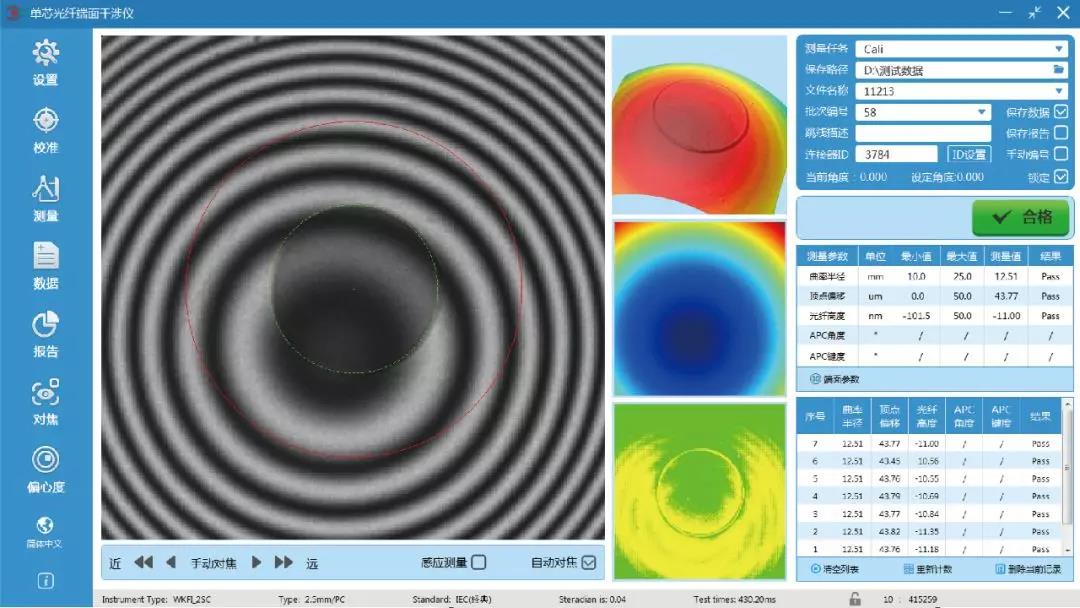

简洁明了的软件界面设计

界面清新、可同时显示二维干涉图、三维端面图,方便工程师分析端面并作出研磨改进。

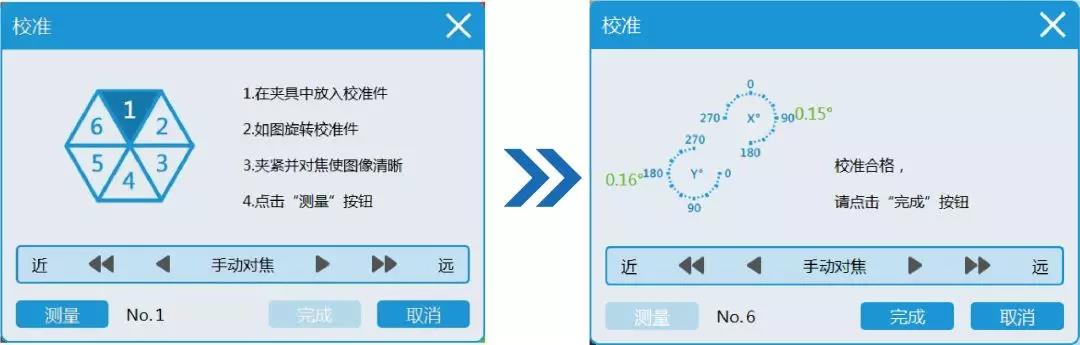

自动校准功能

无需手动调整X和Y轴参考镜,使得校准变得更加简单快捷。


极强的抗脏点能力

光纤端面即使有脏点,设备仍然可以测量和计算出准确结果,独特的抗震设计使其能够在多种复杂工况条件下适用。


性能参数

测量项目 单位
测量范围 重复性 复现性
曲率半径 mm 3~∞ ±0.01 ±0.02
光纤高度 nm ±160 ±0.5 ±1.0
顶点偏移 μm <500 ±0.1 ±0.7
APC角度 °
7~9 ±0.01 ±0.02
APC键度 ° ±1 ±0.01 ±0.02
