该产品为高精度、非接触式单多芯一体光纤    端面3D干涉仪，采用多种光源进行扫描测量，具备自动对焦、自动校准、自动居中、自动转角和感应测量等一系列功能。能够准确还原光纤端面的几  何形貌并精确计算各项技术参数，是测量MPO、MTP产品的最佳选择和理想伙伴。同时还可兼容FC、 SC、ST、LC、MU、E2000等单芯光纤连接器的测量。

适配全规格MT插芯

视场达4.4*3.3mm，可测量基于MT12x、MT16x 最多72芯的MPO、MTP产品，轻松应对未来200G 或400G应用。

触摸感应启动

配备触摸感应开关，只需轻轻触碰，即可启动测 量，无需点击键盘或软件，最大限度提高员工的 操作便捷性。

自动校准及芯片存储

配备自动校准系统，可自动调整X、Y参考平面镜，校准数据实时写入夹具芯片，更换不同夹具后自动读 取芯片数值并自动调整。

0~12°任意APC角度转动

配备高精密的角度反馈系统(0.0027°)，最大限 度提高APC角度测量精度，同时满足非标连接 器特殊角度测量需求。精确转动角度，当角度受 外力发生变化时可以自主纠偏恢复正常。

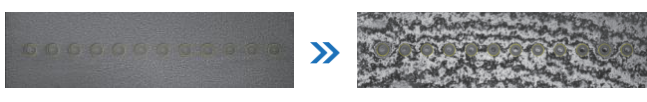

自动对焦、自动识别端面面型

配备先进高效的自动对焦系统，能够快速响应并找到最清晰的干涉条纹位置，自动识别端面面型，从

佳位置开始扫描，无需调整任何硬件即可完成测量。

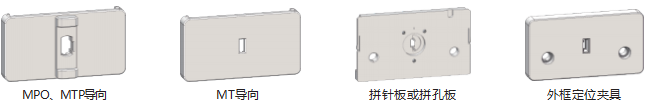

一次校准，同时测量插芯与成品

独特的滑盖式设计，拼针(孔)板与导向快速组合，实现插芯与成品测量快速切换，避免拆装夹具及重新 校准等繁琐过程。外框定位夹具保护拼孔的同时，测量数据与拼针接近，满足特殊需求。

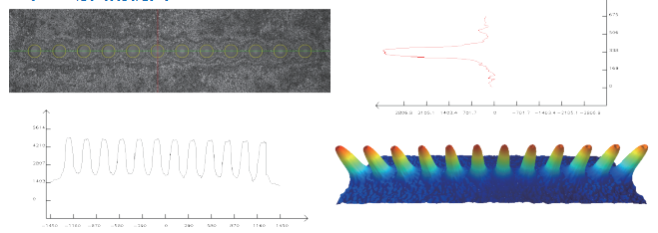

任意切面剖视图

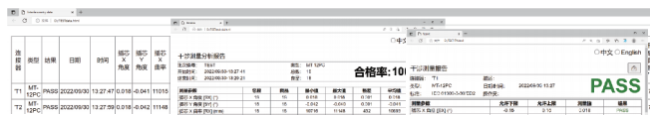

数据、报告、统计分析

性能指标

多芯参数           测量范围         重复性	复现性
曲率半径（mm)	3~∞	±0.3%	±0.5%
端面角度(°)	0~12	±0.01	±0.02
光纤高度(μm)	-2~+8	±0.015	±0.025
纤芯凹陷(μm)	-1~+1	±0.01	±0.015
测量速度（秒)                                    5秒(MT12)

单芯参数            测量范围        重复性	复现性
曲率半径（mm)	3~∞	±0.1%	±0.2%
光纤高度（nm)	-1000~+1000	±1.0	±2.0
顶点偏移(μm)	0~500	±0.5	±1.5
APC角度(°)	0~12	±0.01	±0.015
测量速度（秒)		0.4秒

仪器选型

型号                                     APC角度	APC转角	APC纠偏	对焦	校准
WKFI-MT1	0-12° 任意位置	手动	手动	手动	自动
WKFI-MT2	0-12° 任意位置	手动	手动	自动	自动
WKFI-MT3	0-12° 任意位置	自动	自动	自动	自动
