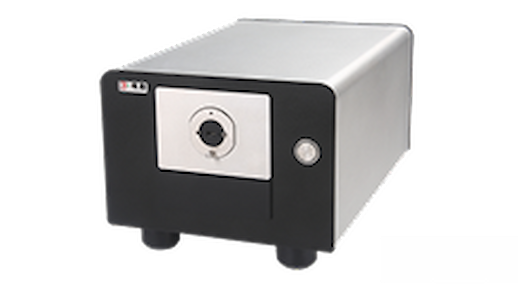

多芯光纤端面数字化检测仪

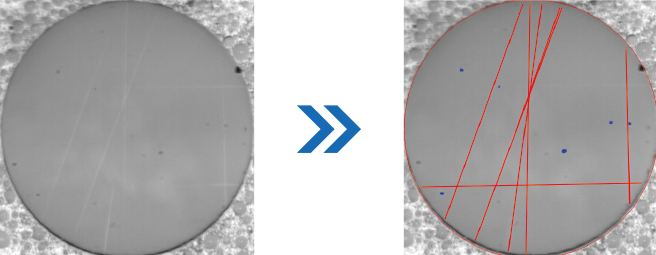

该仪器使用高亮光源对多光纤端面照明，端面的斑点或划痕经过显微光学系统放大，经过相机数字化，最终通过电脑显示器呈现给用户。配备的图像分析软件能够准确判断图像中细微的斑点和划痕。配备的精密程控电机能快速定位，实现最多72芯的MT光纤端面自动检测。
产品应用
广泛应用于MT、MPO、光模块等制造过程中的端面检测。
产品特点
以核心技术定义产品性能，满足严苛的工业检测需求。
-
01配备大靶面相机及超清光学显微镜数字成像系统，对纤芯的自动捕捉及精细呈现。
-
02配备3轴运动系统，满足基于MT12和MT16的最多72芯的阵列运动及对焦。
-

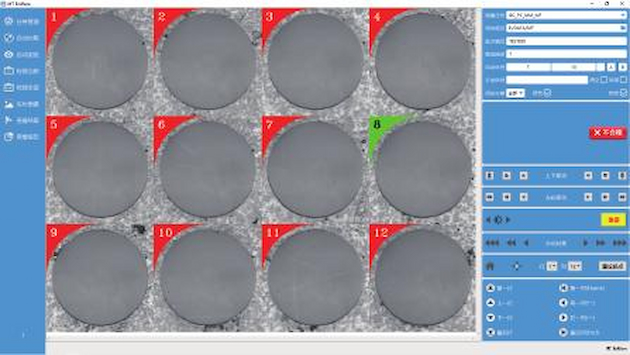

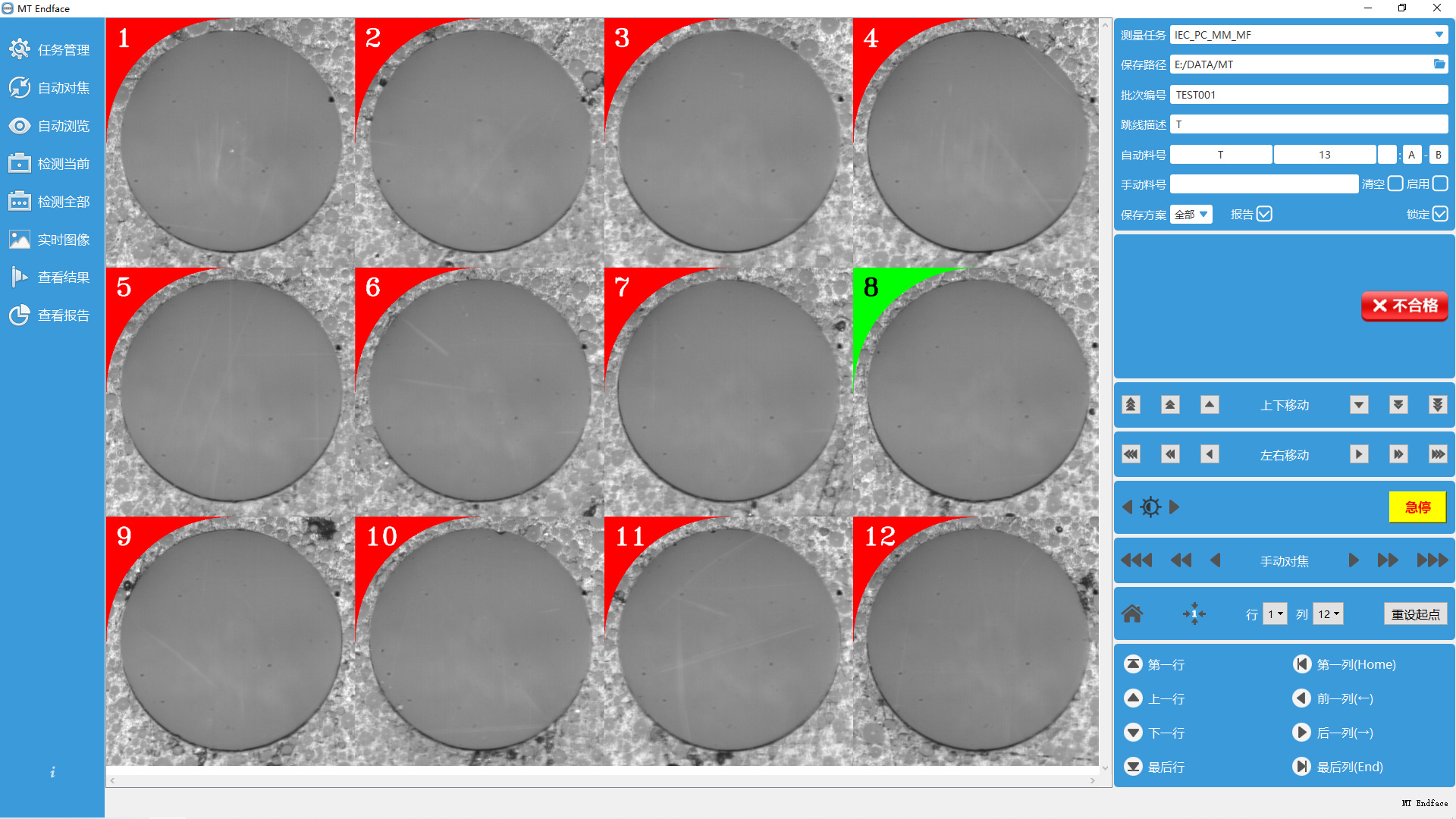

03先进的图像识别算法实现光纤端面的自动定位、自动自动浏览、检测当前、检测
-
04全部、保存全部报告、保存合格报告，用户可以灵活使用。
-
05检测后生成独立的报告，方便工程师或客户查阅。
-
06采用HTML格式，避免OFFICE版权纠纷。
产品参数
每一组数字，都代表我们对专业与诚信的承诺。
|
型号
|
WKFI-M400
|
WKFI-M200
|
WKFI-M200
|
WKFI-M400
|
|
放大位数
|
400X
|
200X
|
200X
|
400X
|
|
XY轴调节
|
有
|
有
|
有
|
有
|
|
适用产品
|
单多芯光纤跳线光收发器件
|
单多芯光纤跳线光收发器件
|
光模块，光收发器件
|
多芯光纤跳线（公&母头）
|
|
图像输入输出格式
|
模拟P
|
|||
|
CCD面积分辨率
|
1/3"625线
|
|||
|
图像输出端口
|
RCA
|
|||
|
对焦方式
|
手动
|
|||
|
功耗
|
3W
|
|||
|
工作温度
|
+10℃~+50℃
|
|||
|
储存温度
|
0℃~+55℃
|
|||
|
显示屏
|
8"TFT1024*768PIX
|
|||
|
供电电源
|
DC12
|
|||
|
体积
|
260mm*230mm*158mm
|
|||
|
重量
|
1.5kg
|
|||
