MPO/MTP 连接器生产测试方案

本方案旨在规范MPO/MTP连接器在生产过程中的测试流程、方法、标准和设备，确保出厂产品符合或超越行业标准（如IEC 61754-7, TIA-604-5）及客户特定要求。通过系统化的测试，保证连接器的光学性能、机械性能和端面质量，降低客户投诉率，提升品牌信誉

测试项目与流程

本方案适用于本公司生产的所有类型的MPO/MTP连接器，包括但不限于

来料检验
端面研磨/抛光
端面3D干涉仪检测
组装
端面清洁
端面视觉检测
光学性能测试（IL/RL）
机械性能测试（抽样）
最终外观检查
包装

来料检验

端面研磨/抛光

端面3D干涉仪检测

组装

端面清洁

端面视觉检测

光学性能测试（IL/RL）

机械性能测试（抽样）

最终外观检查

包装

总体流程

机械性能测试（抽样检验）

此测试为破坏性测试，通常按批次（如每5000pcs）或定期（如每周）进行抽样。

插拔耐久性测试

目的：

评估连接器在多次插拔后的性能稳定性。

设备：

自动插拔试验机。

测试方法（基准测试法）:

将MPO连接器与标准适配器进行规定次数的插拔循环。

测试条件:

通常进行500次插拔。

导向针强度/保持力测试

目的：

检验导向针的固定强度，确保其在插拔过程中不会松动或脱落。

设备：

推拉力计。

测试方法（基准测试法）:

对导向针施加轴向的推力或拉力。

光学性能测试

这是核心测试环节，需要MPO测试跳线和测试夹具

插入损耗测试

目的：

测量光信号通过连接器时产生的功率衰减。

设备：

光功率计、稳定光源、MPO测试跳线（基准跳线）、MPO测试夹具。

测试方法（基准测试法）:

1. 用一根已知性能优良的MPO测试跳线连接光源和光功率计，记录功率值P1（基准值）。
2. 将被测MPO连接器与测试跳线通过测试夹具对接，记录功率值P2。
3. 插入损耗 IL(dB) = P1 - P2。
4. 对于多芯MPO，需使用扇出跳线或阵列测试系统，对所有通道进行逐一测试。

回波损耗测试（仅针对单模PC/UPC/APC）

目的：

测量由于连接点折射率突变而反射回光源的光功率比例。APC端面此项性能最优。

设备：

回损仪或带有回损测试功能的OTDR、APC型MPO测试跳线。

测试方法（基准测试法）:

使用回损仪直接测量，或采用连续波法。

端面视觉检测

目的：

检查连接器端面在组装和清洁后是否存在划痕、凹陷、颗粒污染等缺陷。

设备：

200倍/400倍光纤显微镜（手动或自动）。

测试方法:

将MPO连接器插入显微镜的适配器，观察所有光纤通道的端面。

接受标准（基于IEC 61300-3-35）:

1.划痕: 不允许有影响光学性能的主划痕（通常指宽度> 2.5µm且穿过核心区的划痕）。
2.凹陷/凸起: 无可见的明显凹陷或凸起。
3.污染/颗粒: 端面无可见的油污、灰尘或其他颗粒物。核心区域必须绝对洁净。

处理:

发现污染的端面，使用无尘擦拭棒和专用清洁液进行清洁，直至检测合格。有物理损伤的则报废。

涉及产品

3D干涉仪线序检测仪研磨机清洁机检测仪吸胶机

3D干涉仪

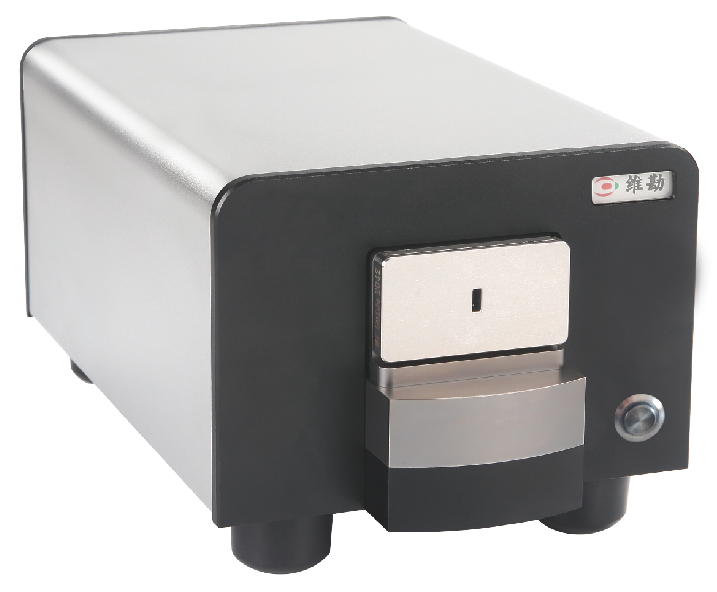

WKFI-MAX手动单芯光纤端面3D干涉仪

该产品为高精度、非接触式手动单芯光纤端面5D干涉仪，同时具备3D干涉和2D端检功能。采用干涉原理还原光纤端面的三维形貌并计算各项技术参数，能测量SC、FC、LC等光纤连接器端面参数，是保证光纤连接器传输效率的必备仪器，在光纤通信制造领域有着十分重要的应用。

了解详情

3D干涉仪

WKFI-MAX系列自动单芯光纤端面3D干涉仪

了解详情

3D干涉仪

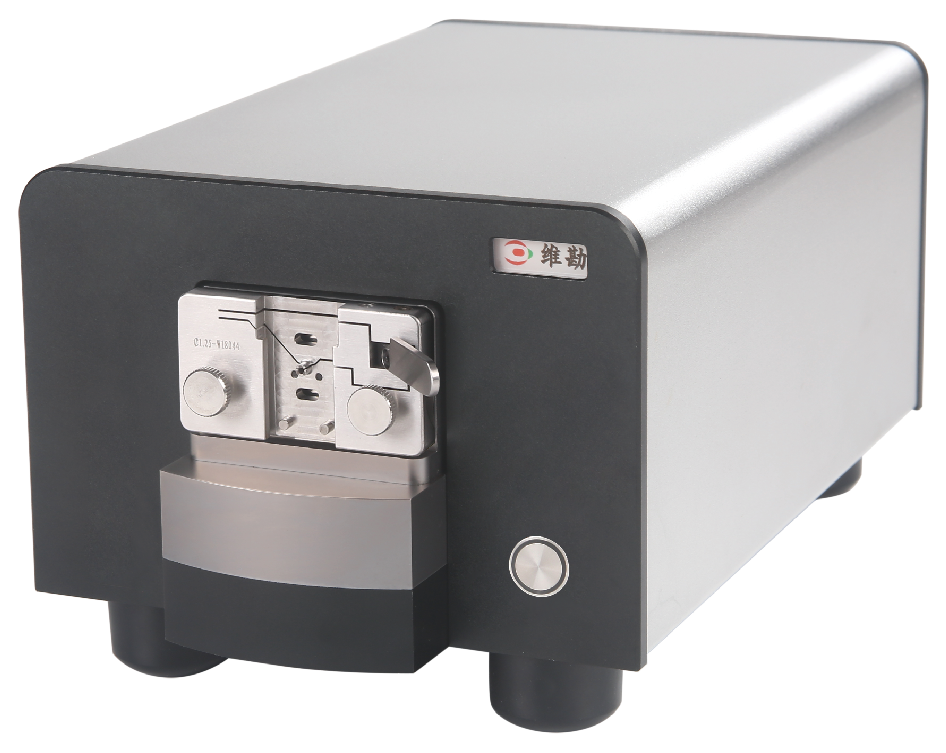

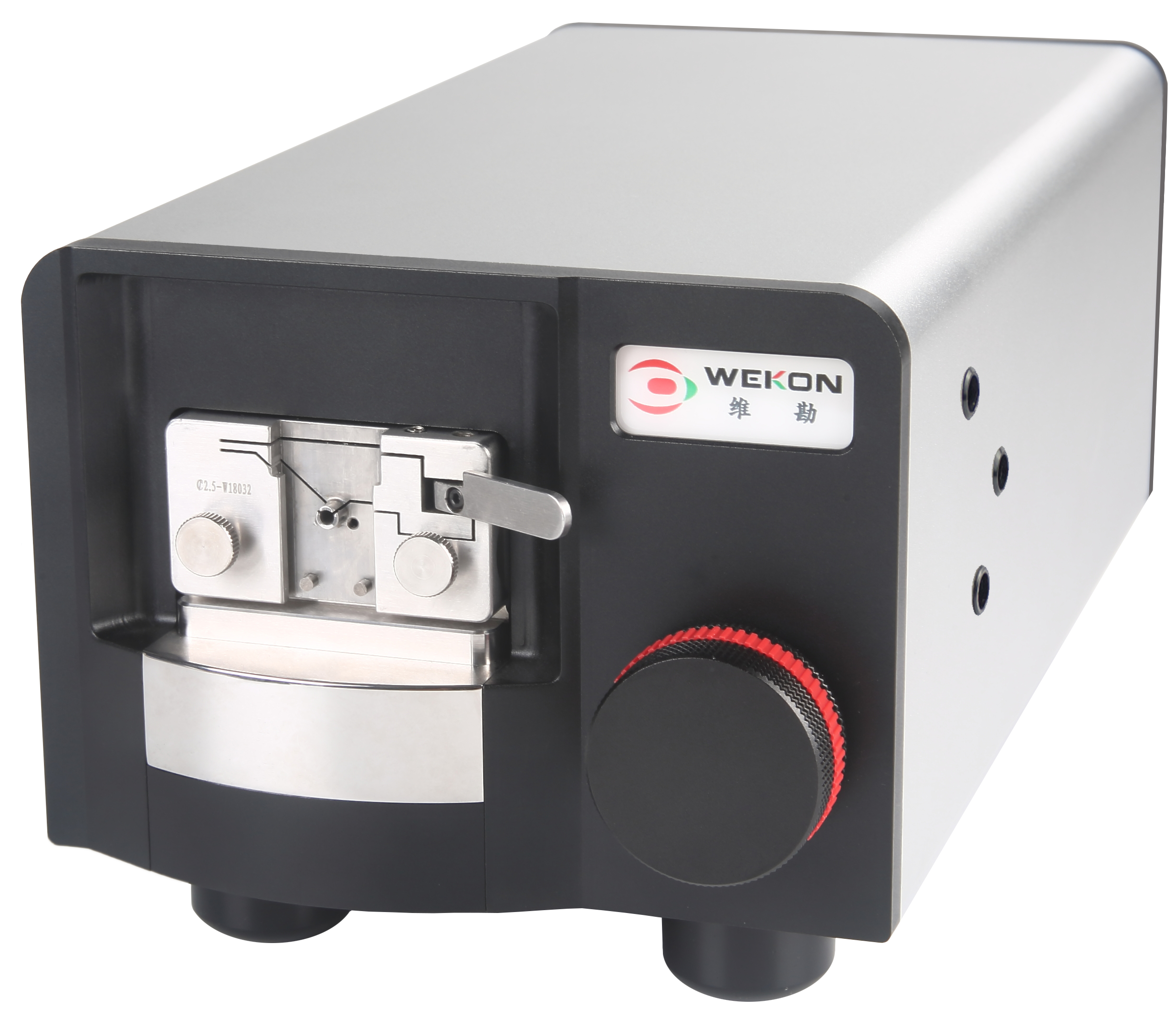

WKFI-MTX 单多芯一体光纤端面3D干涉仪

WKFI-MT3是WEKON自主研发的一款单多芯一体干涉仪。采用模块化光学结构设计，提升检测视场，配备高精度角度编码器，先进而高效的算法，是WEKON多年干涉仪技术的结晶，能够快速全自动准确检测连接器表面3D形貌的各项指标参数，并显示保存测量结果。配备多款高精密检测夹具，广泛应用于实验室及生产制造检测。

了解详情

线序检测仪

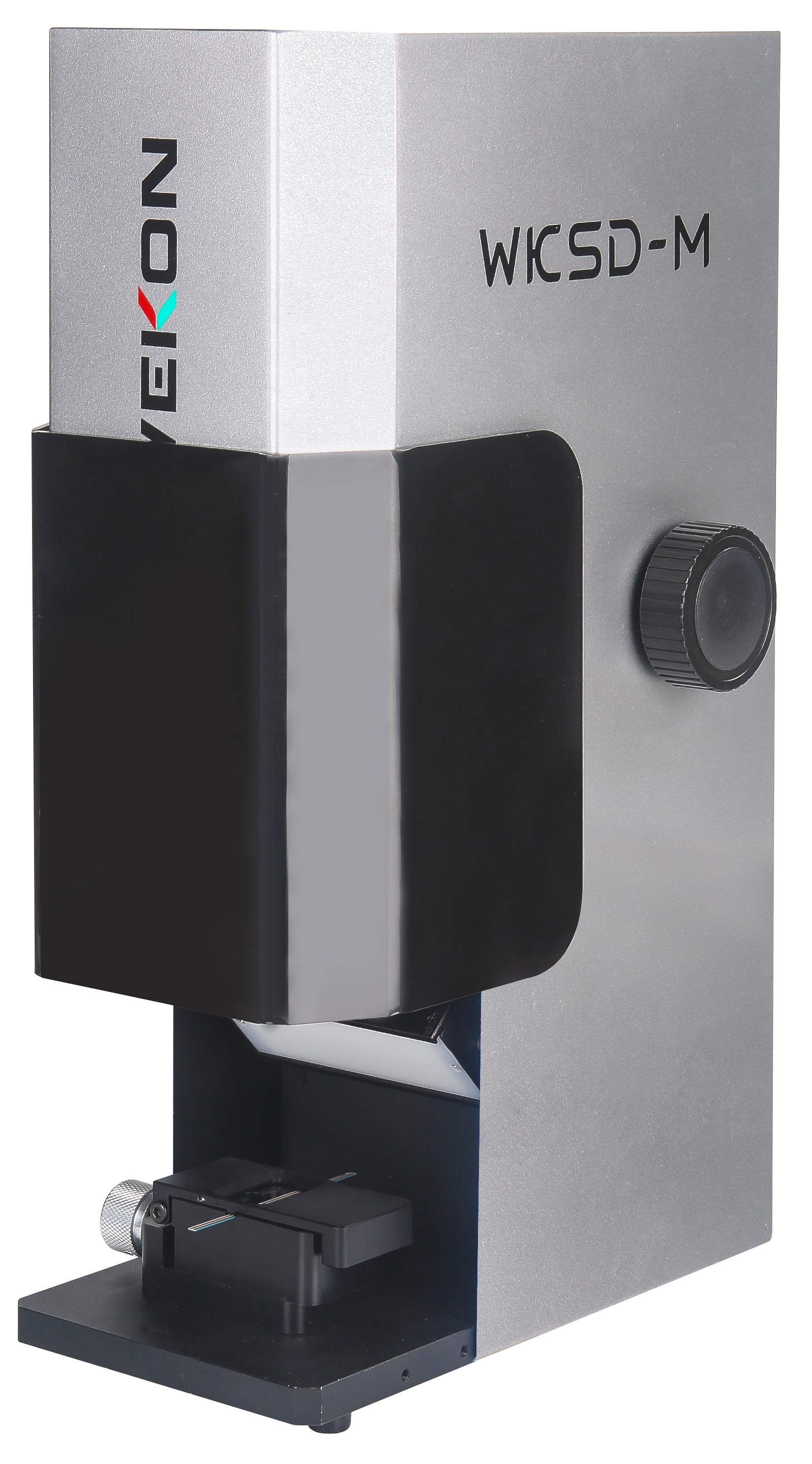

MPO线序检测仪

线序检测仪运用光学显微成像原理，采用高倍率的光学显微镜以及先进的数字成像技术，实现了线序排列的自动检测。改善通过人眼判别时眼睛疲劳造成的错检或漏检的情况，用声音及图像提醒操作人员，保证产品质量、降低操作人员劳动强度、提高生产效率。

了解详情

研磨机

MT高精度研磨机

WKFI-MT3是维勘自主研发的一款高精度研磨机，基于中心加压的原理。结合自身多年优秀的机械设计经验，选用用国际知名品牌元器件及优质进口模具钢精密加工而成，具有精密度高、耐用性久、良品率高等特点，是MT/MPO产品生产研磨的理想选择。

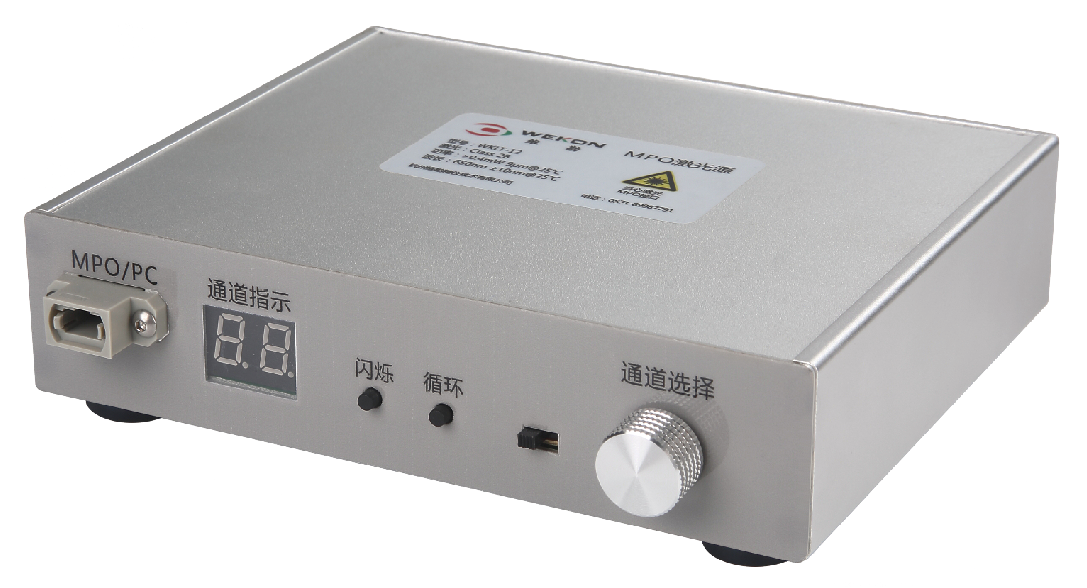

设计用于检查单模和多模组件中的光纤端口，或检查MPO阵列中的缺陷。它通过光缆发出红色的可见激光，如果光纤中存在断裂或缺陷，则光线会发生折射，在故障区域周围产生明亮的光晕。激光二极管输出信号可以在连续波模式或闪烁模式下同时或依次从所有光纤切换到每根光纤，以获得不同的视觉效果。

了解详情

检测仪

MPO极性检测仪

MPO/MTP极性测试仪是针对MPO/MTP线缆生产过程中为极性判断、通断分析而设计的智能化产品。通过一键式自动扫描操作，可迅速指示出线缆通断状态、极性(线序)状态、告警、错误分析。WKMU920为MPO/MTP线缆生产、半成品测试、成品检测提供了快速、准确、高效的解决方案。

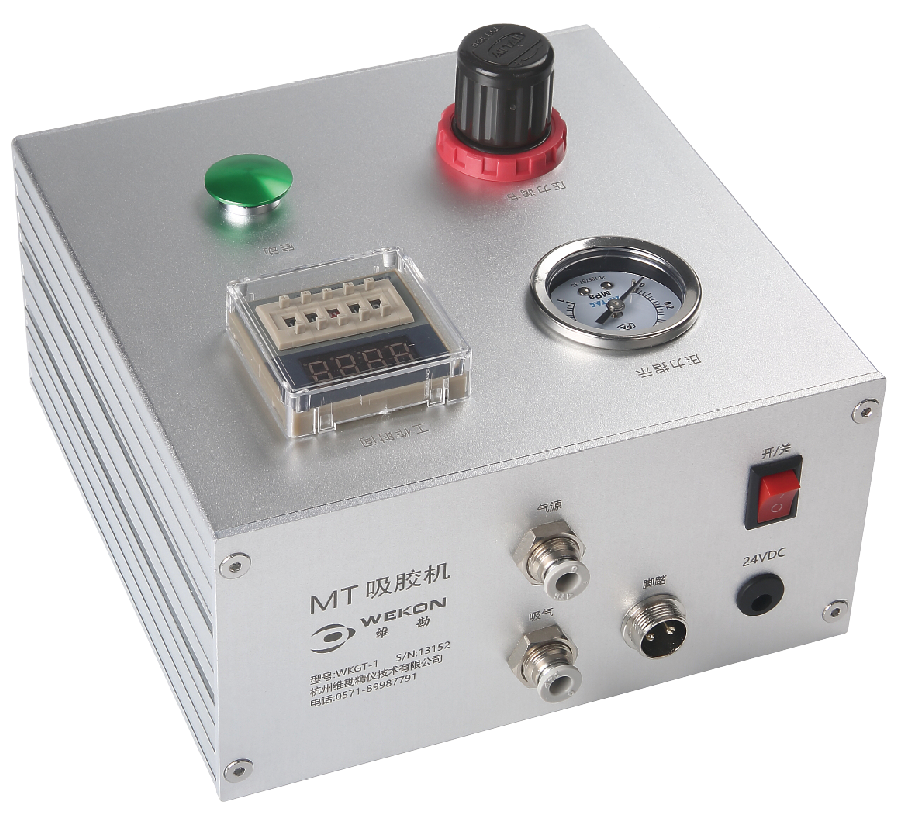

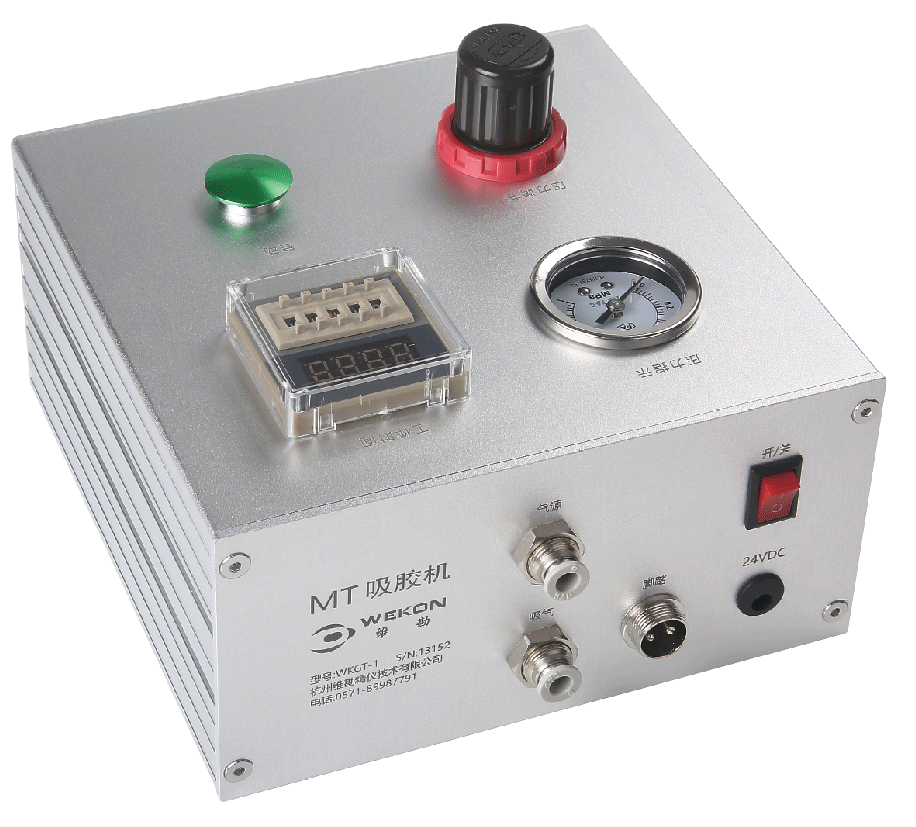

MPO连接器的制作流程大致包括：裁缆、穿散件、剥皮、排纤、注胶、穿纤、固化、研磨、端检、3D干涉、组装外框、插回损测试、极性检测等。MT插芯注胶后，端面光纤孔口处要形成一个饱满的胶包并且插芯光纤孔内要充满胶水。如果胶包太小，固化后的胶包对光纤的保护不充分，研磨去胶时光纤容易碎裂，最终研磨后的端面可能出现大块黑斑、黑白点或者纤芯划痕。如果光纤孔内胶水有气泡，固化时光纤由于受力不均，容易造成断裂，最终导致产品报废。MT插芯吸胶机是一款运用于注胶程序的自动化设备，通过控制吸力和时间自动吸出插芯内部胶水，使胶水与光纤均匀接触并在插芯端面形成均匀大小的胶包，是一款保护光纤、避免裂纤的必备工具。

了解详情

适用范围

本方案适用于本公司生产的所有类型的MPO/MTP连接器，包括但不限于

单模（SM）
多模
（OM1, OM2, OM3, OM4,OM5）
不同芯数
（如8芯、12芯、24芯）
公头/母头，带导向针/不带导向针

测试环境要求

温度

23 ±5°C

相对湿度

40% ~ 60%

洁净度

万级或更高级别的洁净车间，尤其是端面检测和插损测试区域。

静电防护

操作人员需佩戴防静电手环，工作台铺设防静电垫
