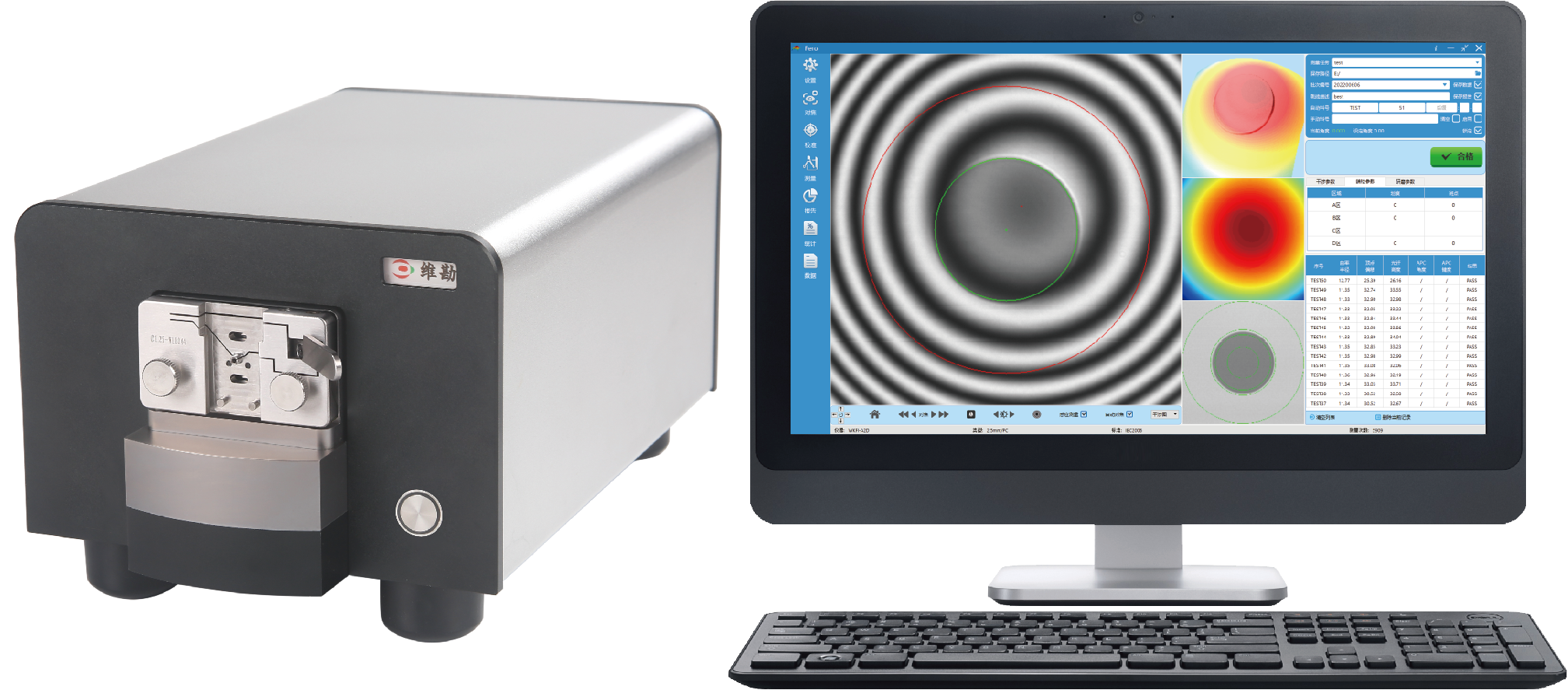

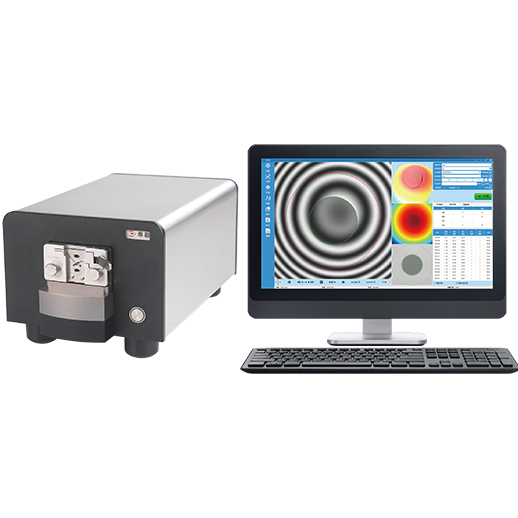

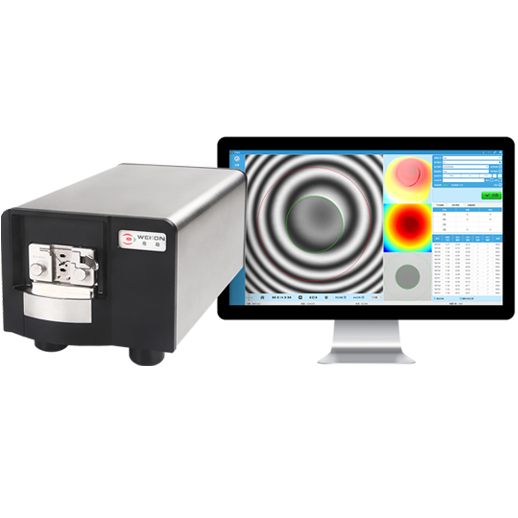

WKFI-MAX系列自动单芯光纤端面3D干涉仪
该产品为高精度、非接触式手动单芯光纤端面5D干涉仪，同时具备3D干涉和2D端检功能。采用干涉原理还原光纤端面的三维形貌并计算各项技术参数，能测量SC、FC、LC等光纤连接器端面参数，是保证光纤连接器传输效率的必备仪器，在光纤通信制造领域有着十分重要的应用。
应用案例
华为、中兴、天孚、昂纳、中航、中天、烽火、长飞、长芯盛、永鼎、伽蓝、光卓、仕佳、腾景、昱升等。
产品特点
以核心技术定义产品性能，满足严苛的工业检测需求。
-
01经国家权威检测机构标定
-
02全新的光学结构设计
-
03全封闭光学系统
-
04全新的夹具设计方案
-
05全新的纤高测量范围
-

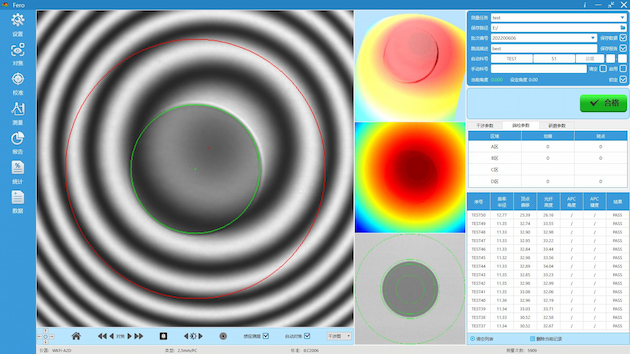

06全新的软件界面设计
-
073D干涉+2D端面同时检测
-
080~12°任意APC角度自动精确调节
-
09自动对焦、自动校准、自动居中、自动转角、自动测量
产品优势
依托先进算法与丰富数据库，提供可靠、深入的测试验证。
精确而稳定的测量结果
经国家权威检测机构 （中国计量科学研究院） 标定， 测量结果更加准确可靠。

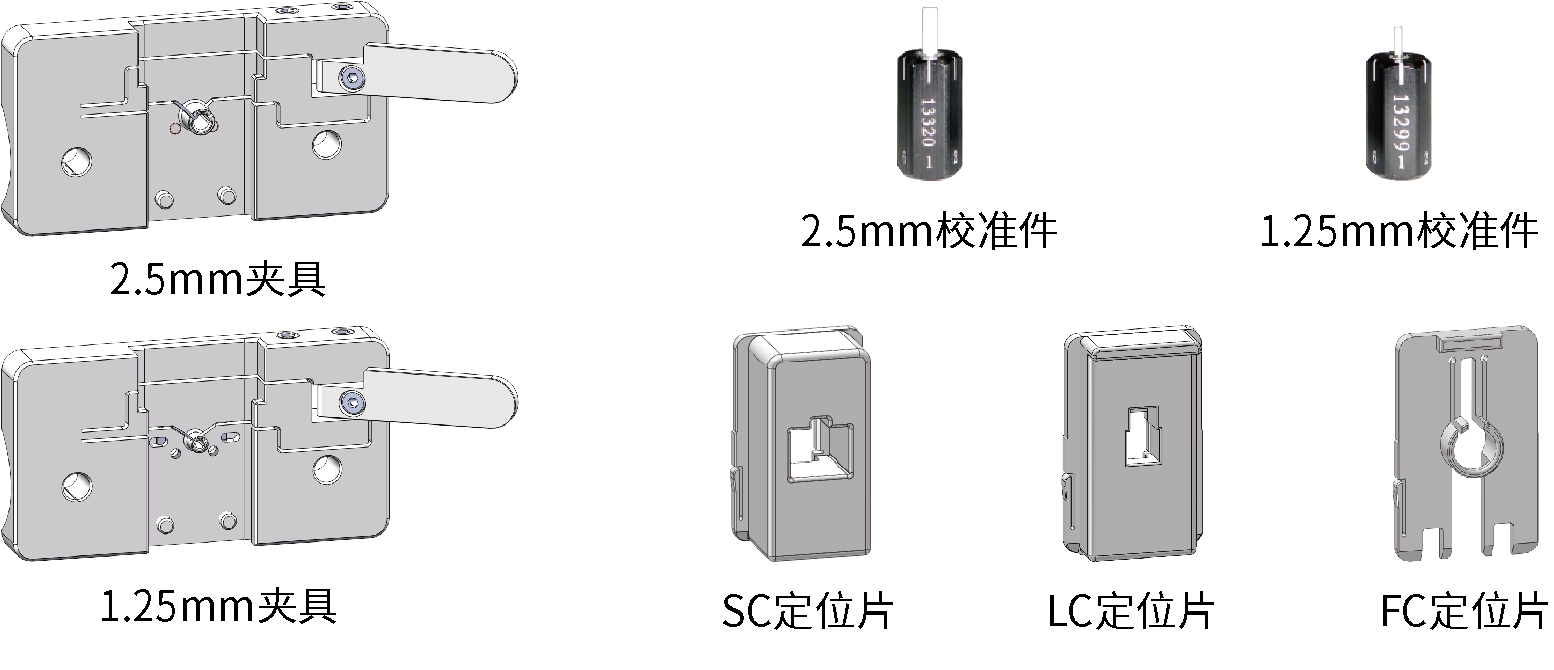

丰富完善的夹具配置
采用双缓冲设计，锁紧与放松均自适应调节，保证了测量精度及复现性的同时大幅度提升了夹具寿命。配合滑动式定位片，实现PC和APC之间的快速切换。
自动对焦(A系列)、自动校准(A系列)、自动居中、自动转角、自动测量
配备自动对焦模块，在一定范围内，自动调整干涉条纹至最清晰状态，简化了测量操作。配备自动校准模块，无需手动调整X轴或Y轴参考镜，校准变得更加简单快捷。配备自动感应测量模块，仅需要锁紧扳手即可触发测量，标准模式单次检测仅需0.5秒，纤高扩展模式单次检测仅需0.8秒，端面分析+3D干涉同时检测仅需1秒。
自动居中
无需手动寻找光纤中心，只需进行正常测量，自动找到光纤中心。
光纤高度扩展测量
-
光纤高度扩展测量
传统测量范围±160nm超低、超高的纤高误判为良品
独创频率合成技术还原真实纤高结果
扩大测量范围±2000nm超低、超高的纤高不会误判
丰富完善的夹具配置
-
采用双缓冲设计，锁紧与放松均自适应调节，保证了测量精度及复现性的同时大幅度提升了夹具寿命。配合滑动式定位片，实现PC和APC之间的快速切换。

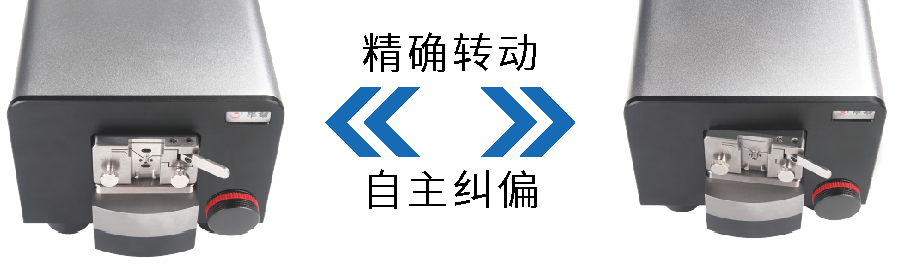

0~12°任意APC角度自动转动
-
配备高精密的角度反馈系统(0.0027°)，最大限度提高 APC角度测量精度，同时满足非标连接器特殊角度测量需求。一键自动旋转到位，当角度受外力发生变化时可以自主纠偏恢复正常。
仪器选型
WKFI-MAX自动干涉仪有三个型号可以选择
-
WKFI-A3
-
WKFI-A4
-
WKFI-A5
兼具2D端检功能
-

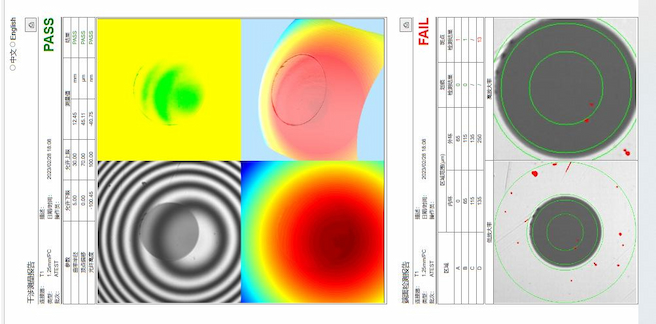

可同时保存3D+2D报告
光纤高度扩展测量
每一组数字，都代表我们对专业与诚信的承诺。
| 测量参数 | 测量范围 | 重复性 | 复现性 |
| 曲率半径(mm) | 3~∞ | ±0.01 | ±0.02 |
| 光纤高度(nm) | -2000~+2000 | ±1.0 | ±2.0 |
| 顶点偏移(μm) | 0~500 | ±0.5 | ±1.5 |
| APC角度(°) | 0~12 | ±0.01 | ±0.02 |
| 键度误差(°) | ±1 | ±0.01 | ±0.02 |
