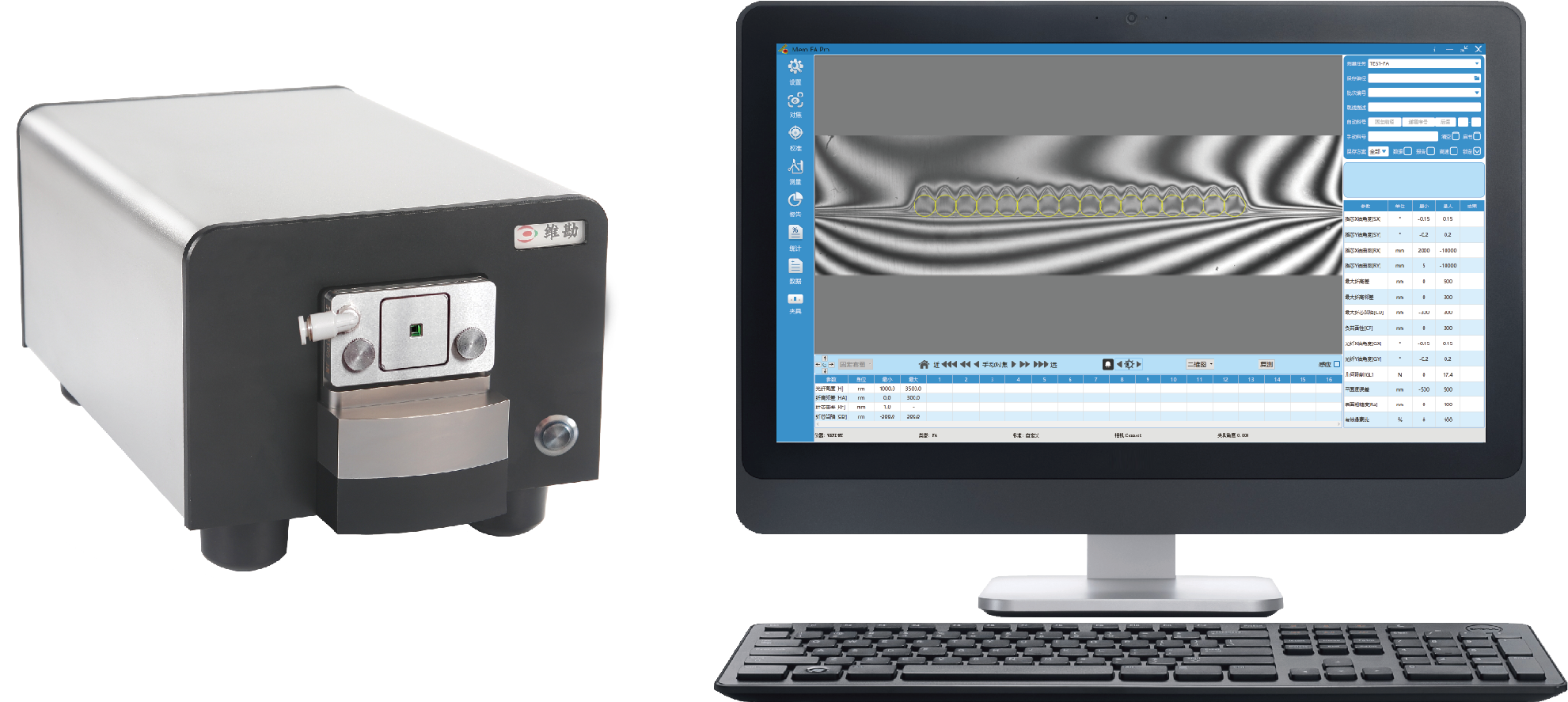

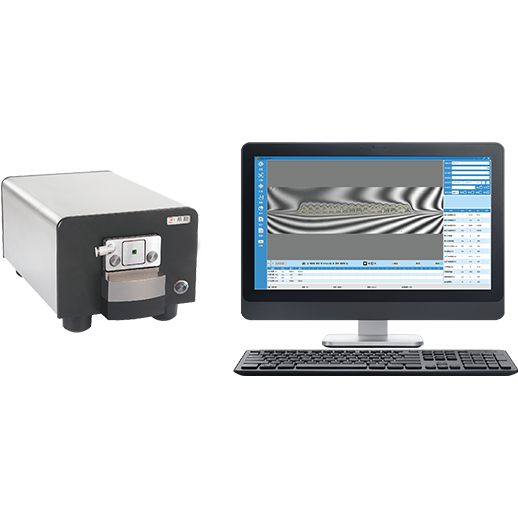

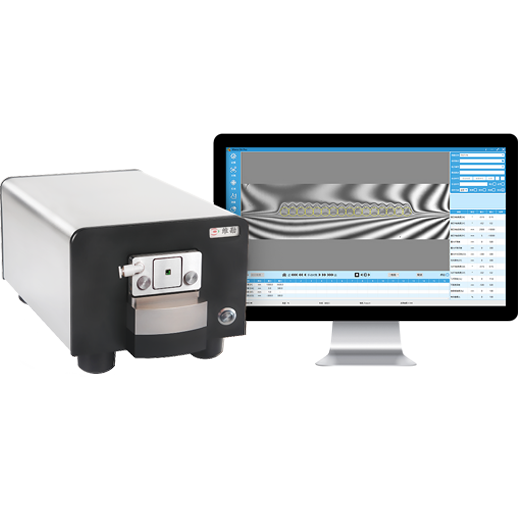

FA光纤端面3D干涉仪WKFI-FA
该产品为高精度、 非接触式光纤端面3D干涉仪， 采用多种光源进行扫描测量， 能够准确还原光纤端面的几何形貌并精确计算各项技术参数。 同时还可兼容FC、 SC、 ST、 LC、 MU、 E2000、 MT、 MPO、 MTP等光纤连接器的测量。 亦可为客户提供专业化、 定制化光纤端面3D测试解决方案。
产品特点
以核心技术定义产品性能，满足严苛的工业检测需求。
-
01
产品优势
依托先进算法与丰富数据库，提供可靠、深入的测试验证。
可定制夹具
视场达4.4*3.3mm，可以根据客户实际产品规格灵活定制夹具。
轻触感应启动
配备轻触感应开关，只需轻轻触碰，即可启动测量，无需点击键盘或软件，最大限度提高员工的操作便捷性。
光学系统主动防尘
针对光学系统易受灰尘影响的问题，创新性地研发了主动防尘功能，最大限度延长了维护周期。量。

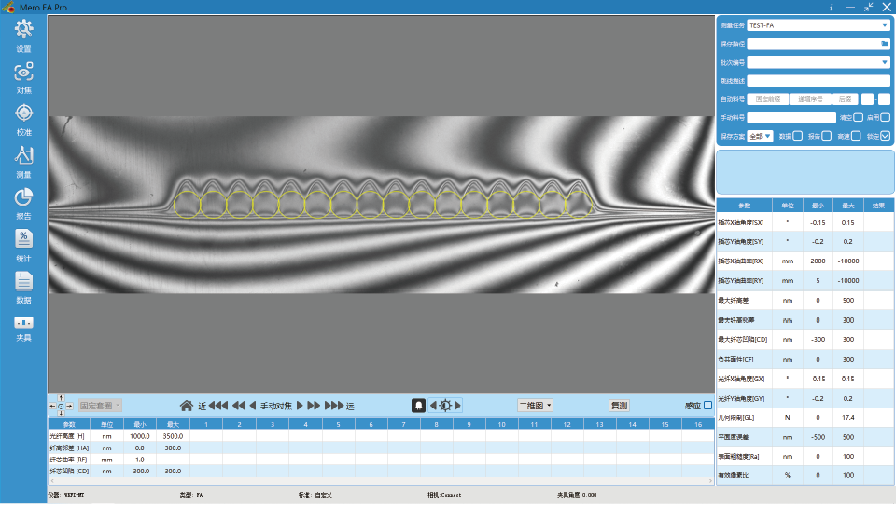

自动对焦、自动识别端面面型
配备先进高效的自动对焦系统，能够快速响应并找到最清晰的干涉条纹位置，自动识别端面面型，从最佳位置开始扫描， 无需调整任何硬件即可完成测量。
自动校准及芯片存储
配备自动校准系统，可自动调整X、Y参考平面镜，校准数据实时写入夹具芯片，更换不同夹具后自动读取芯片数值并自动调整。
真空吸附式夹具设计
-
基于FA的玻璃材质，夹具采用了真空吸附设计，保证了FA不受传统的挤压夹具造成的外观损伤及测量干扰。同时夹具自身具备高精度校准平面，不需要使用传统的校准件即可校准仪器，保证了测量结果的准确性。

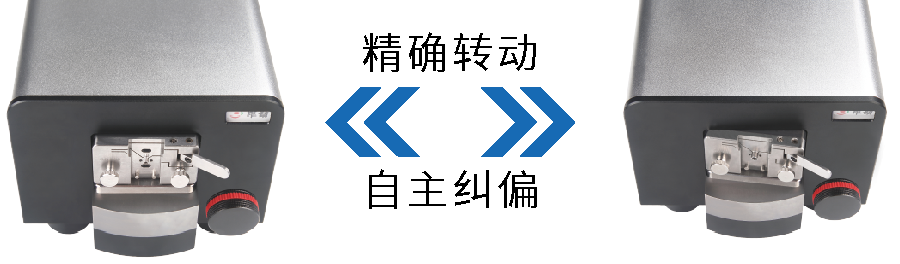

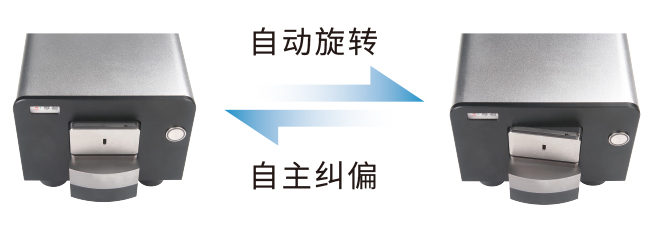

0~12°任意APC角度转动
-
配备高精密的角度反馈系统(0.0027°)， 最大限度提高APC角度测量精度，同时满足非标连接器特殊角度测量需求。精确转动角度，当角度受外力发生变化时可以自主纠偏恢复正常。0~12°任意APC角度转动

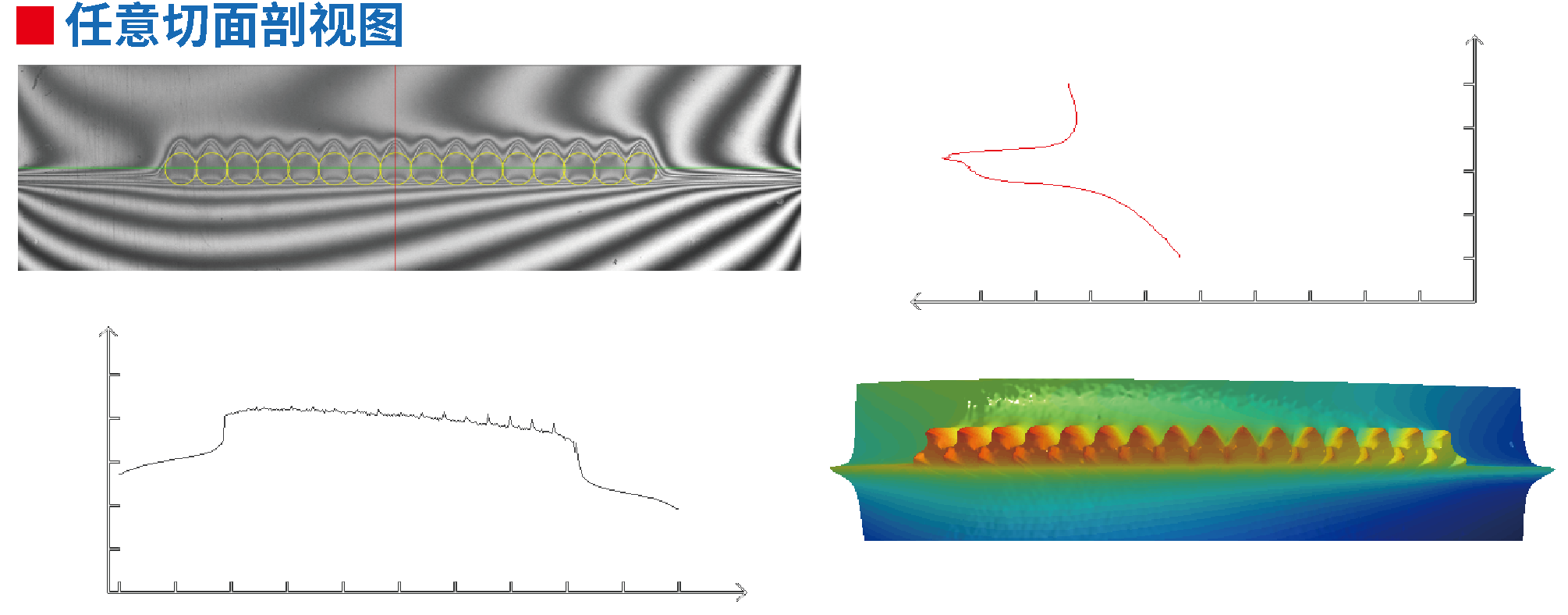

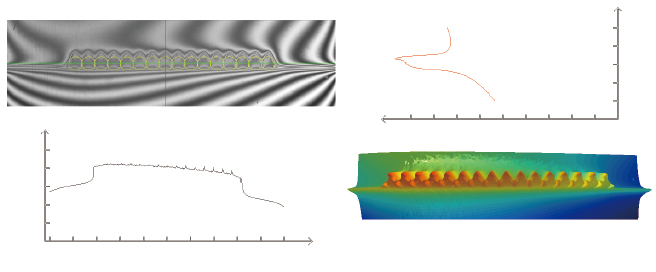

配备任意切面剖视图
-
任意切面剖视图

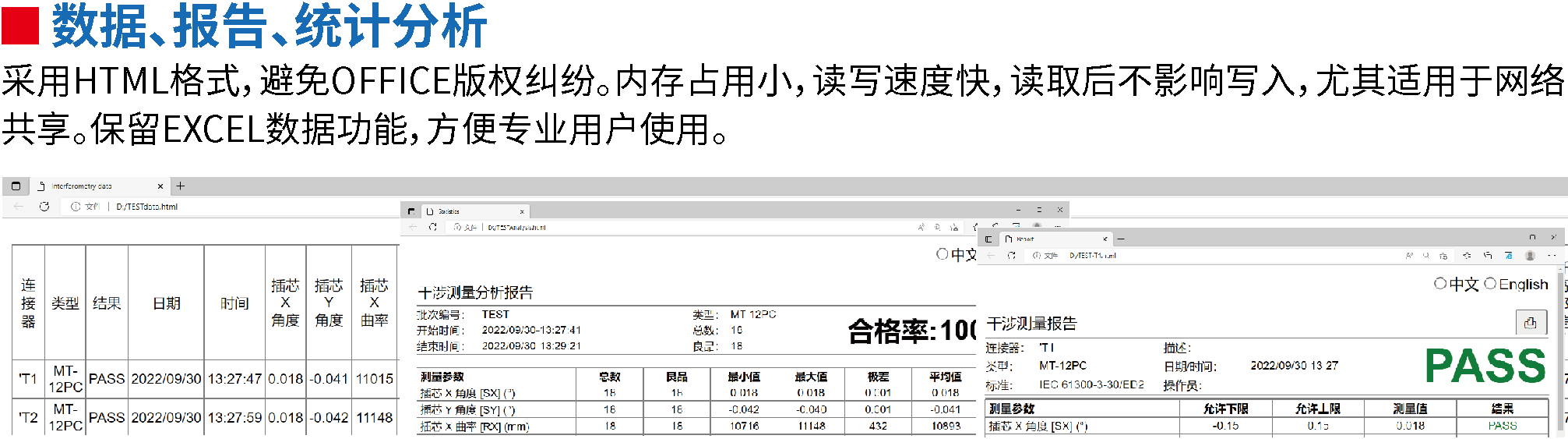

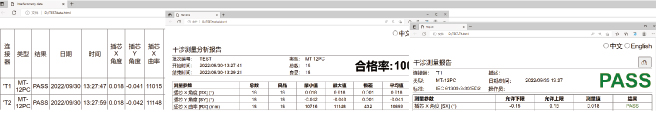

完善的数据保存能力
-
目前干涉仪数据保存主要为EXCEL和HTML格式，EXCEL数据分析能力较强，但是版权大部分非正版，而且存储占用内存空间较大，速度较慢，FA测试数据指标较多，难以排版，显示出来数据较为杂乱。体验感不好。
-
WKFI-FA采用HTML格式保存能力，并进行了大幅优化，
优点是：
1、占用内存小，相应速度快，通用性强，无论任何电脑只要带有浏览器即可打开浏览数据；
2、设计界面更加简洁，一目了然，便于工艺查看，而且同时生成测试数据分析报告，体验感更好。
性能参数
| 参数 | 测量范围 | 重复性 |
| 曲率半径（mm) | 3~ | ±0.3% |
| 端面角度（°） | 0~12 | ±0.01 |
| 光纤高度（μm） | -15~+15 | ±0.01 |
| 纤芯凹陷（μm） | -1~+1 | ±0.01 |
