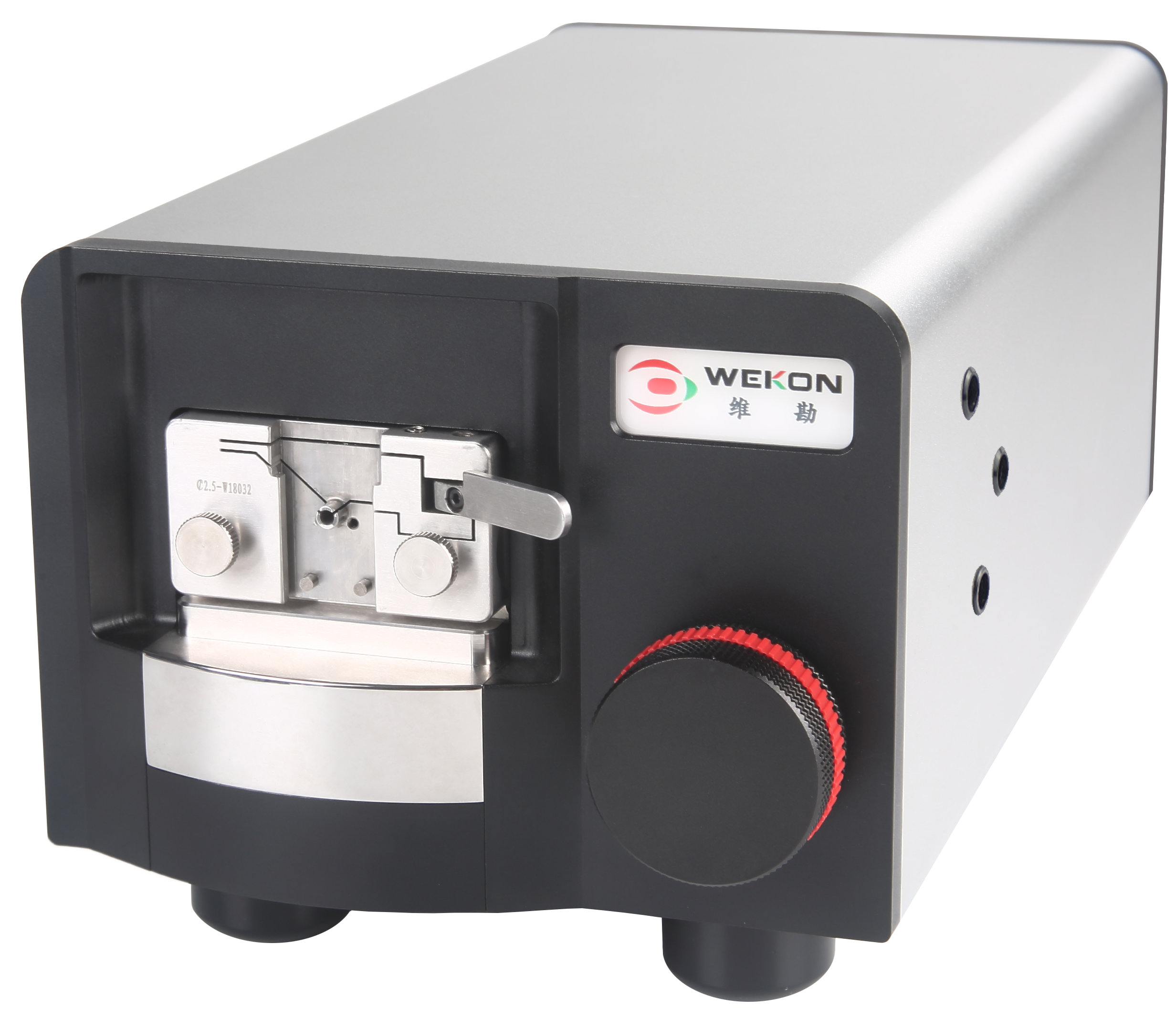

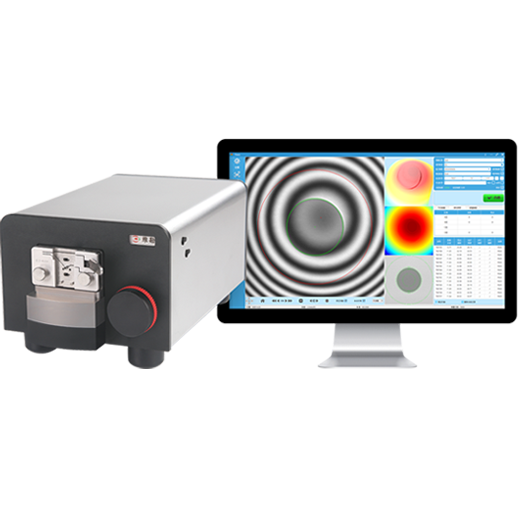

WKFI-MAX手动单芯光纤端面3D干涉仪
该产品为高精度、非接触式手动单芯光纤端面5D干涉仪，同时具备3D干涉和2D端检功能。采用干涉原理还原光纤端面的三维形貌并计算各项技术参数，能测量SC、FC、LC等光纤连接器端面参数，是保证光纤连接器传输效率的必备仪器，在光纤通信制造领域有着十分重要的应用。
产品特点
以核心技术定义产品性能，满足严苛的工业检测需求。
-
01经国家权威检测机构标定
-
02全新的光学结构设计
-
03全封闭光学系统
-
04全新的夹具设计方案
-
05全新的纤高测量范围
-

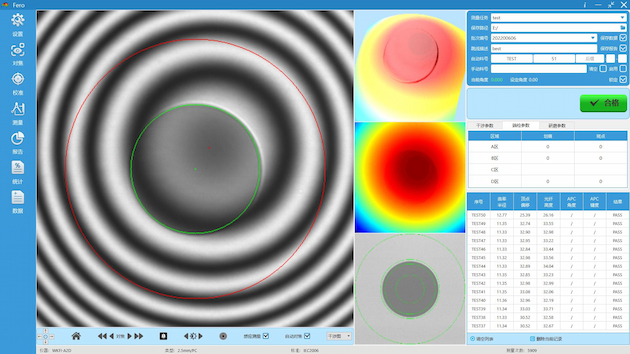

06全新的软件界面设计
-
073D干涉+2D端面同时检测
-
080~12°任意APC角度自动精确调节
-
09手动对焦、手动校准、自动居中、自动转角、自动测量
产品优势
依托先进算法与丰富数据库，提供可靠、深入的测试验证。
精确而稳定的测量结果
经国家权威检测机构(中国计量科学研究院)标定，测量结果更加准确可靠。

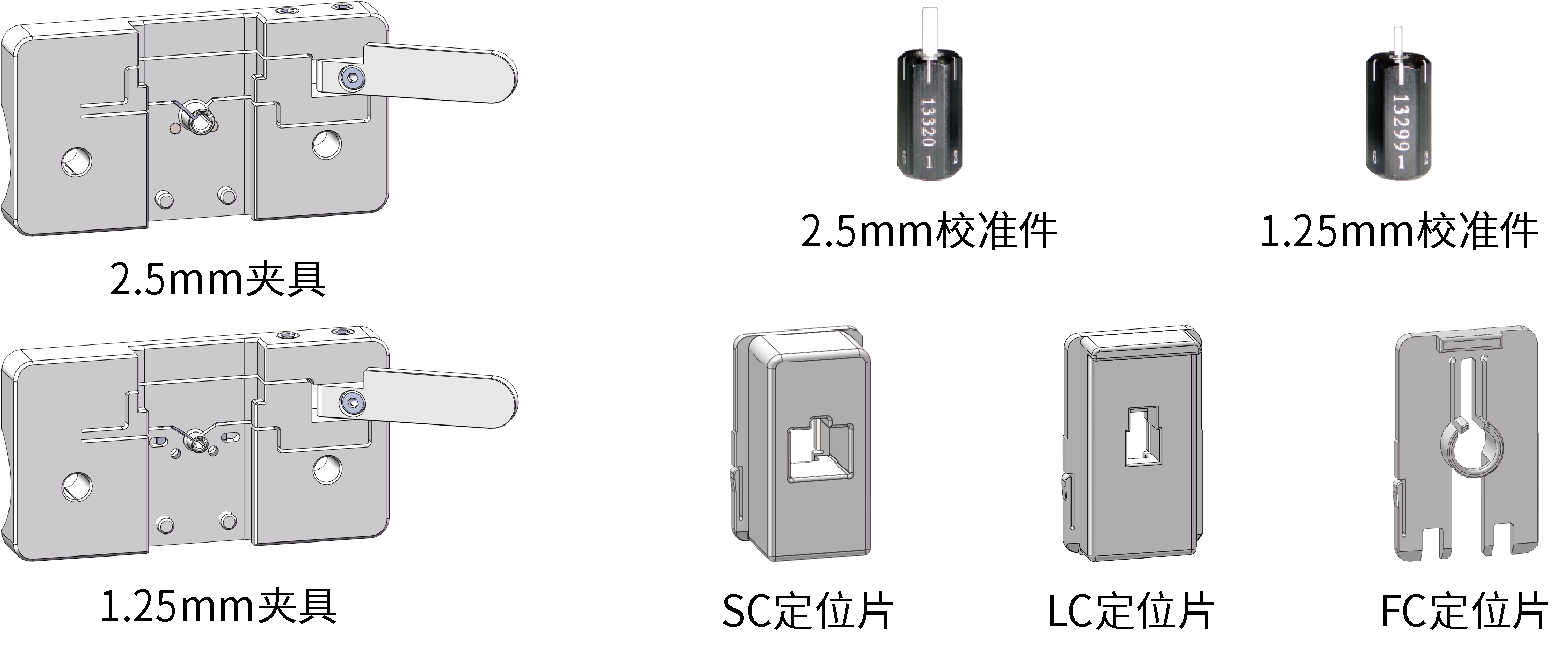

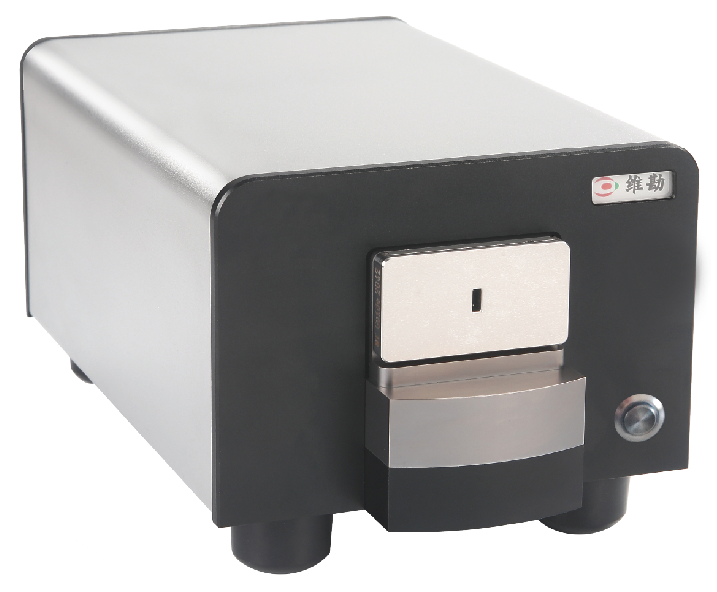

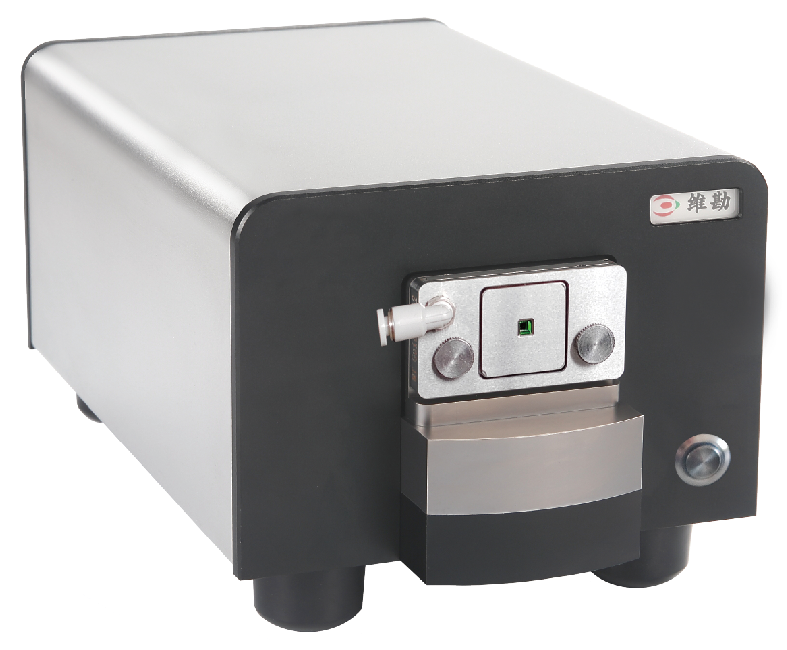

丰富完善的夹具配置
夹具采用双缓冲设计，锁紧与放松均自适应调节，保证了测量精度及复现性的同时大幅度提升了夹具寿命。配合滑动式定位片，实现PC和APC之间的快速切换。
自动测量功能
配备自动感应测量模块，仅需要锁紧扳手即可触发测量，标准模式单次检测仅需0.5秒，纤高扩展模式单次检测仅需0.8秒，端面分析+3D干涉同时检测仅需1秒。

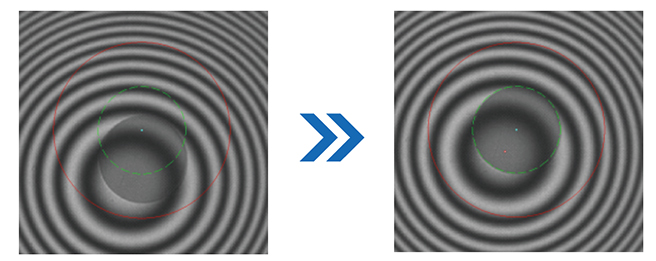

自动居中
无需手动寻找光纤中心，只需进行正常测量，自动找到光纤中心。

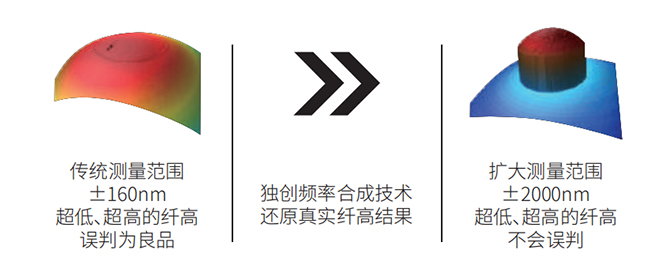

光纤高度扩展测量
-
光纤高度扩展测量
传统测量范围±160nm超低、超高的纤高误判为良品
独创频率合成技术还原真实纤高结果
扩大测量范围±2000nm超低、超高的纤高不会误判
丰富完善的夹具配置
-
采用双缓冲设计，锁紧与放松均自适应调节，保证了测量精度及复现性的同时大幅度提升了夹具寿命。配合滑动式定位片，实现PC和APC之间的快速切换。

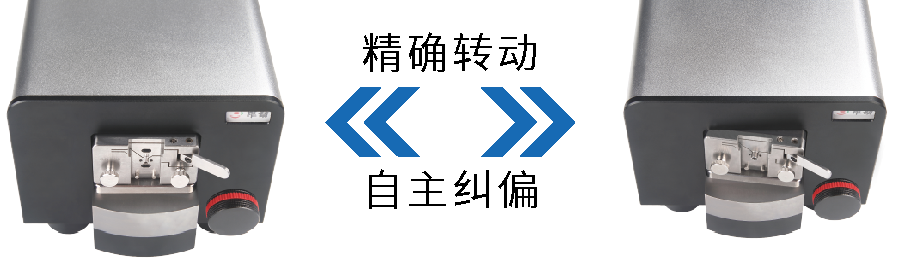

0~12°任意APC角度自动调节
-
配备高精密的角度反馈系统(0.0027°)，最大限度提高 APC角度测量精度，同时满足非标连接器特殊角度测量需求。一键自动旋转到位，当角度受外力发生变化时可以自主纠偏恢复正常。

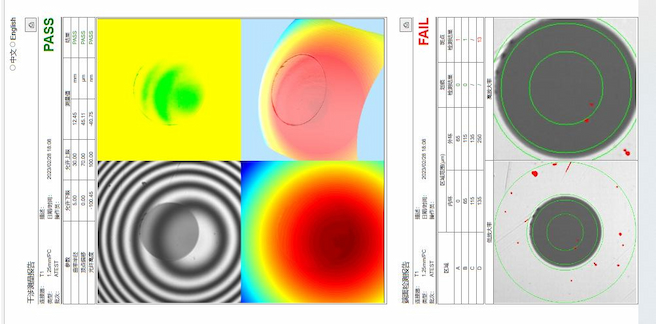

兼具2D端检功能
-
可同时保存3D+2D报告
仪器选型
WKFI-MAX手动干涉仪有四个型号可以选择
-
WKFI-M1
-
WKFI-M2
-
WKFI-M3
-
WKFI-M4
产品参数
每一组数字，都代表我们对专业与诚信的承诺。
|
测量参数
|
测量范围
|
重复性
|
复现性
|
|
曲率半径(mm)
|
3~∞
|
±0.01
|
±0.02
|
|
光纤高度(nm)
|
-2000~+2000
|
±1.0
|
±2.0
|
|
顶点偏移(μm)
|
0~500
|
±0.5
|
±1.5
|
|
APC角度(°)
|
0~12
|
±0.01
|
±0.02
|
|
键度误差(°)
|
±1
|
±0.01
|
±0.02
|
