WKFI-MTX系列

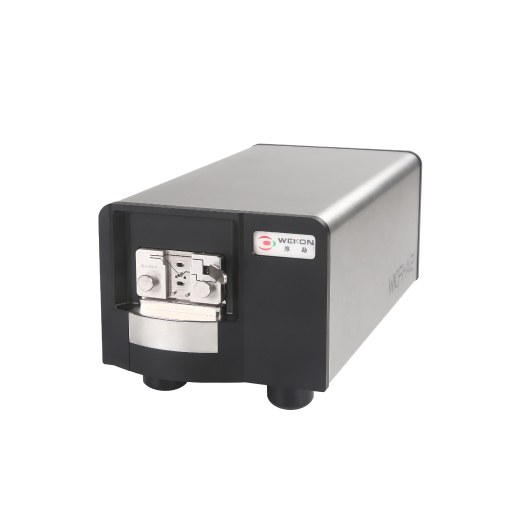

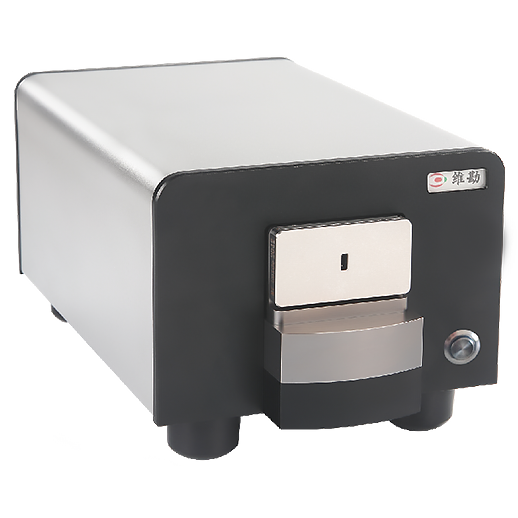

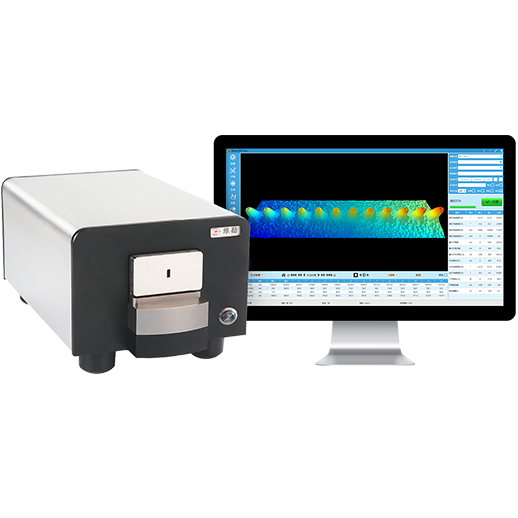

单多芯一体光纤端面3D干涉仪
单多芯一体光纤端面3D干涉仪
产品为高精度、 非接触式单多芯一体光纤端面3D干涉仪
采用多种光源进行扫描测量，能够准确还原光纤端面的几何形貌并精确计算各项技术参数， 是测量MPO、 MTP产品的最佳选择。 同时还可兼容FC、SC、 ST、 LC、 MU、 E2000等单芯光纤连接器的测量。 亦可为客户提供专业化、 定制化光纤端面3D测试解决方案，被业界广泛认可。
采用多种光源进行扫描测量，能够准确还原光纤端面的几何形貌并精确计算各项技术参数， 是测量MPO、 MTP产品的最佳选择。 同时还可兼容FC、SC、 ST、 LC、 MU、 E2000等单芯光纤连接器的测量。 亦可为客户提供专业化、 定制化光纤端面3D测试解决方案，被业界广泛认可。
产品应用
单芯3D测试、多芯3D测试、特殊规格非标连接器3D测试、FA测试等
应用案例
中兴通讯、光库、爱德泰、长飞、烽火、长芯盛、天孚、中天、仕佳光子、中航光电、腾景科技、永鼎、吴通等
产品特点
-
01强大的相机视场达4.4*3.3mm,支持1~72芯连接器测量，兼容FA产品测量
-
02全新光学结构设计，更小巧、更精致、更美观、更稳定
-
03自动对焦、自动切换角度、自动居中、自动校准、感应测量，方便快捷
-
04高精度角度反馈系统，精度高达0.0027°，支持0~12°内任意角度测量
-
05测试效率高，MT12测试仅需约4秒，单芯测试仅需0.4秒
-
06稳定性极佳，纤高复现性高达±15nm，核心凹陷复现性高达±12nm
-
07夹具设计精密，镶嵌识别芯片，超高精密的PIN针加工及PIN针定位
-

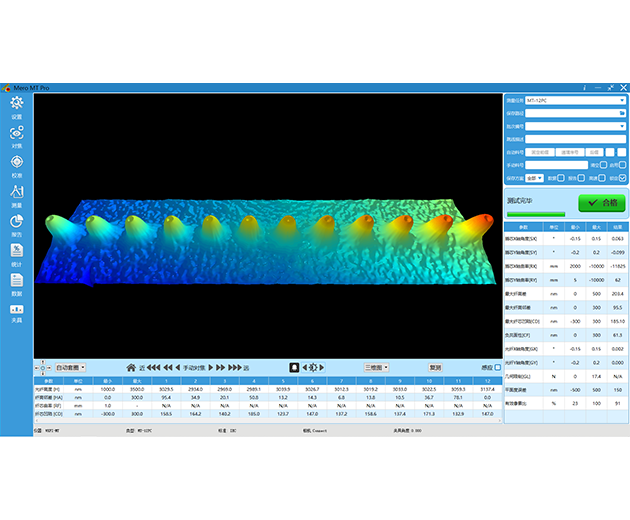

08全新的软件界面设计，具有卓越的3D图像还原能力
-
09支持数据与报告EXCEL或HTML格式实时保存及数据分析，方便快捷
产品优势
适配全规格MT插芯
视场达4.4*3.3mm，可测量基于MT12x、MT16x，最多72芯的MPO、MTP产品，轻松应对未来400G、800G、1.6T产品应用。
0~12°任意APC角度转动
配备高精密的角度反馈系统(0.0027°)， 最大限度提高APC角度测量精度，同时满足非标连接器特殊角度测量需求。精确转动角度，当角度受外力发生变化时可以自主纠偏恢复正常。
轻触感应启动
配备轻触感应开关，只需轻轻触碰，即可启动测量，无需点击键盘或软件，最大限度提高员工的操作便捷性。
光学系统主动防尘
针对光学系统易受灰尘影响的问题，创新性地研发了主动防尘功能，最大限度延长了维护周期。
自动校准及芯片存储
配备自动校准系统，可自动调整X、Y参考平面镜，校准数据实时写入夹具芯片，更换不同夹具后自动读取芯片数值并自动调整。
自动对焦、自动识别端面面型
配备先进高效的自动对焦系统，能够快速响应并找到最清晰的干涉条纹位置，自动识别端面面型，从最佳位置开始扫描， 无需调整任何硬件即可完成测量。
一次校准，同时测量插芯与成品
独特的导向式分体设计理念，由拼针(孔)板与导向精密组合，实现插芯与成品测量快速切换，避免拆装夹具及重新校准等繁琐过程。外框定位夹具保护拼孔的同时，测量数据与拼针接近，满足特殊需求。

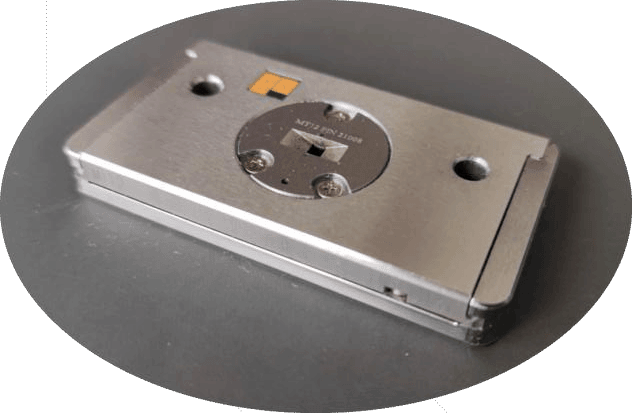

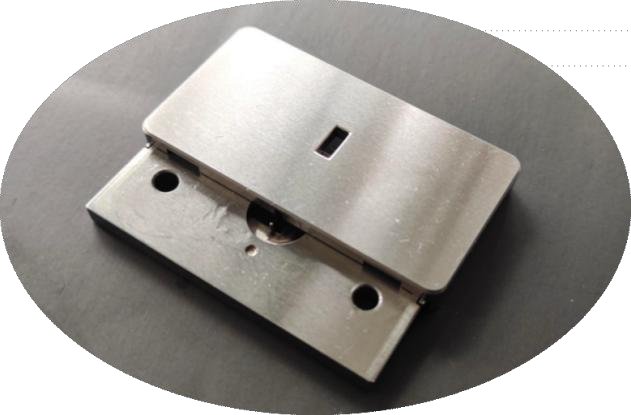

具有芯片识别功能的滑盖式MT夹具
-
竞品行情
友商MT夹具结构普遍为一块导向板+PIN针板，但是单多芯一体干涉仪功能强大，用途广泛，可以测试很多类型产品，需切换夹具，需重新校准，流程繁琐，不利于简化流程。 -

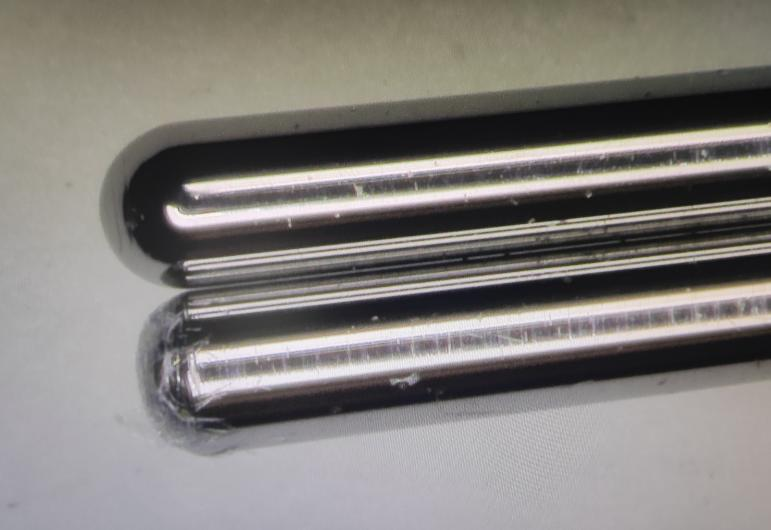

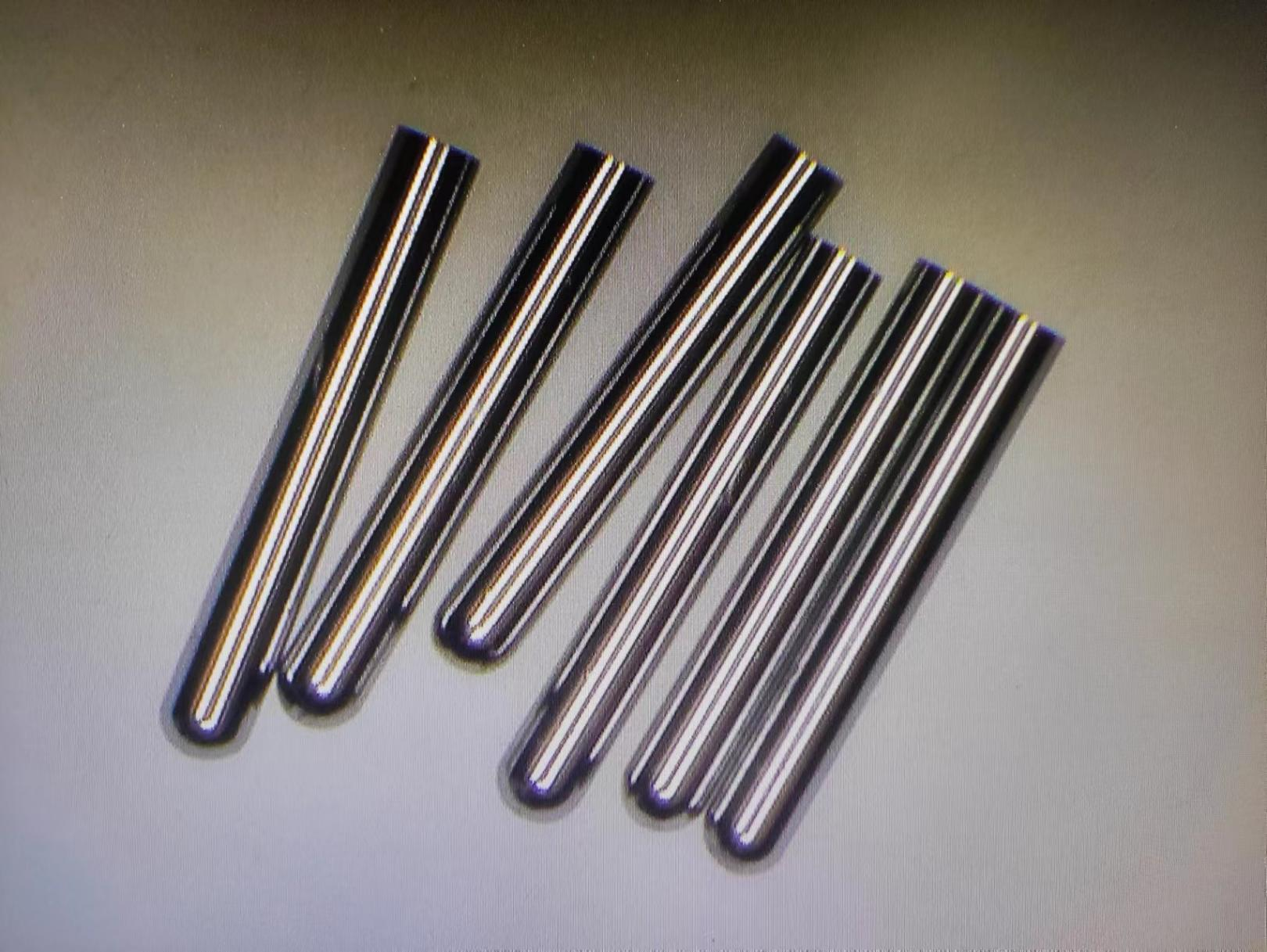

解决方案采用独特的滑盖式抽拉设计，插芯与成品测试只需更换导向，无需拆装重新校准。夹具镶嵌识别芯片，更换夹具后自动读取数据并自动调整匹配。超高精密的PIN针加工及定位，光亮如镜，插拔顺滑，稳定性强。

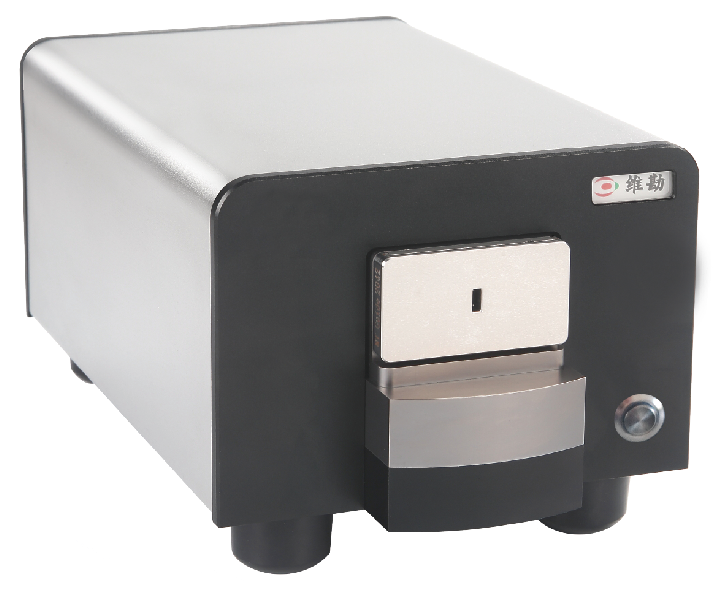

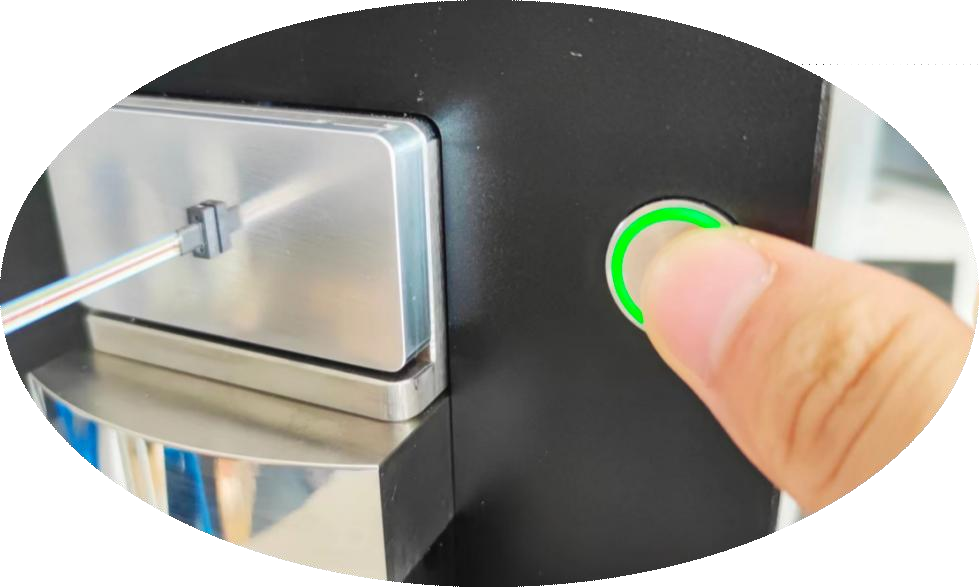

独有的触摸感应功能
-
为什么要具有此项配置？目前干涉仪触发测量主要通过电脑键盘空格键、Enter键、或软件界面按钮，但实际使用中桌面被产品占据，电脑键盘不仅占用桌面空间，还易引发误触，所以WKFI-MT3可为桌面减负，把不必要的东西收起来，为工人流出更大的腾挪空间。
-
MT Pro干涉仪优势面板配有触控感应，将产品插入夹具之后，在同一个位置，只需轻轻一!碰，即可开启测量，避免点击软件或敲击键盘等复杂的程序，让测量更简单!

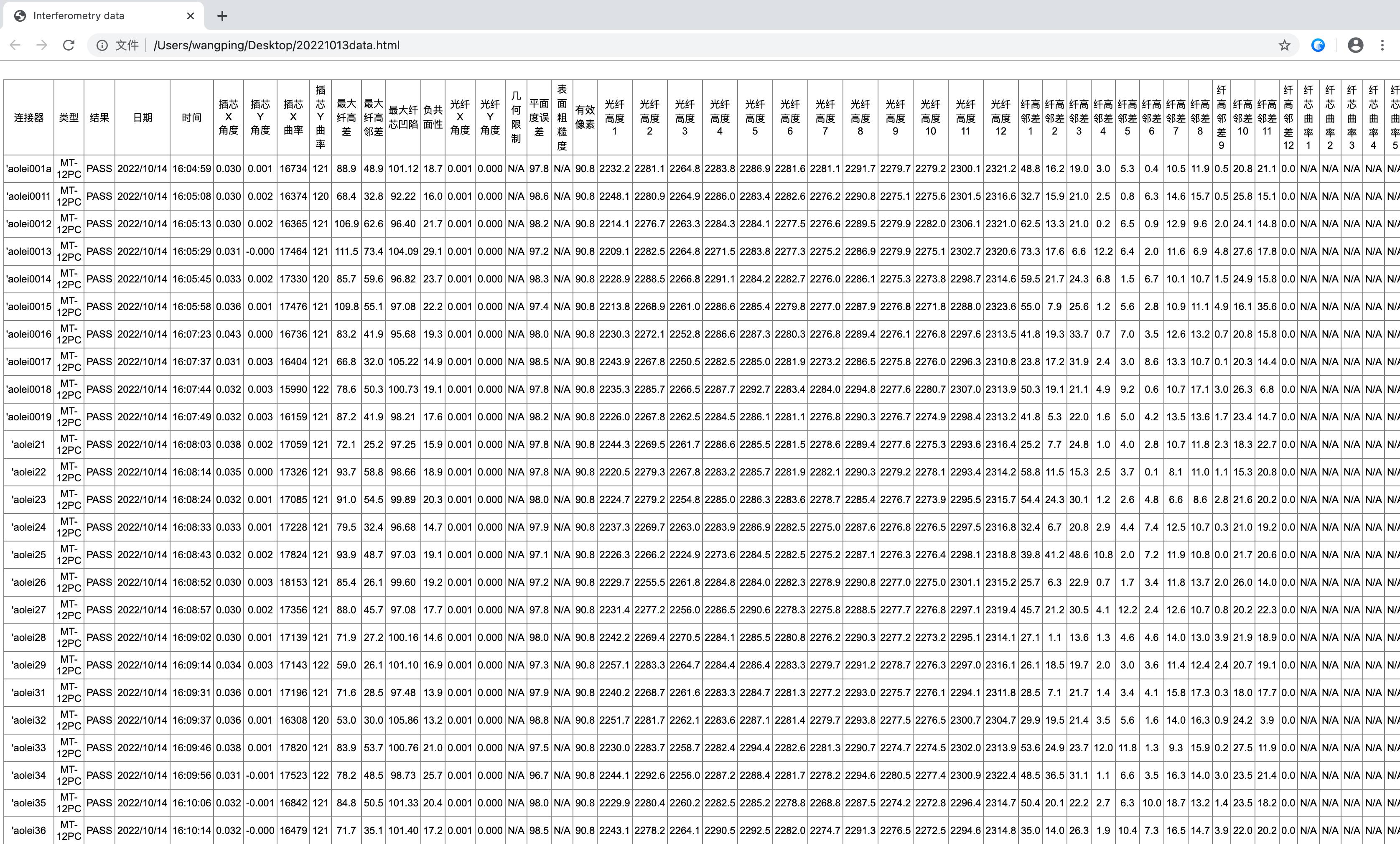

完善的数据保存能力
-
竞品行情目前干涉仪数据保存主要为EXCEL和HTML格式，EXCEL数据分析能力较强，但是版权大部分非正版，而且存储占用内存空间较大，速度较慢，MT测试数据指标较多，难以排版，显示出来数据较为杂乱。体验感不好。
-
解决方案WKFI-MT3采用HTML格式保存能力，并进行了大幅优化，
优点是：
1、占用内存小，相应速度快，通用性强，无论任何电脑只要带有浏览器即可打开浏览数据；
2、设计界面更加简洁，一目了然，便于工艺查看，而且同时生成测试数据分析报告，体验感更好。

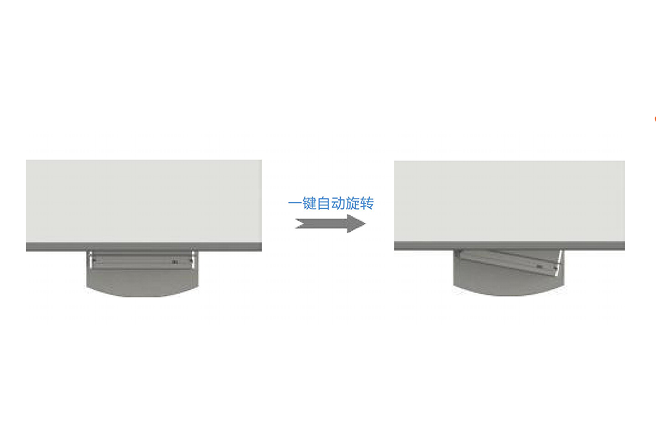

高精密反馈式角度旋转编码器
WKFI-MT3配行业唯一一款备0～12度任意角度自动旋转编码器的设 备，精度达0.0027度。
-
竞品行情目前市场干涉仪APC角度控制主要采用物理限位原理实现。
弊端：
1.角度旋转难免导致硬件触碰摩擦，长期使用后机械装置磨损导致松动。
2.松动或磨损后无法感知，导致数据偏差，需重新返厂校准，产生费用和不必要的麻烦，用户体验不佳。 -
解决方案WKFI-MT3配行业唯一一款备0～12度任意角度自动旋转编码器的设备，精度达0.0027度。
优势：
1.实现0～12度任意角度多芯&单芯产品更强大的测量能力。
2.精确角度随时感知，多年使用以后仍然准确。
性能参数
| 项目 | 测试项目 | 测量范围 | 重复性 | 复现性 |
|---|---|---|---|---|
| 多芯模式 | X/Y方向曲率半径（mm) | 3~∞ | 1% | 3% |
| X/Y方向端面角度（°) | 0~12° | ±0.01 | ±0.02 | |
| 光纤高度（μm) | -2~8 | ±0.010 | ±0.015 | |
| 核心凹陷（μm) | -1~1 | ±0.008 | ±0.012 | |
| 测量速度（秒) | 单次MT-12测量只需约3秒 | |||
| 单芯模式 | 曲率半径（mm) | 3~∞ | ±0.01 | ±0.02 |
| 光纤高度（nm) | -5000~+5000 | ±1.0 | ±2.0 | |
| 顶点偏移(μm) | 0~500 | ±0.5 | ±1.5 | |
| APC角度（°) | 0~12° | ±0.01 | ±0.015 | |
| 测量速度（秒) | 0.4S | |||
| 物镜放大倍率 | 2X | |||
| 分辨率 | 1.8μm | |||
| 光源 | 混合光源 | |||
| 电源 | 220V50Hz | |||
| 尺寸/重量 | 230*150*100（mm)/5.6（kg) | |||
