WKPT系列

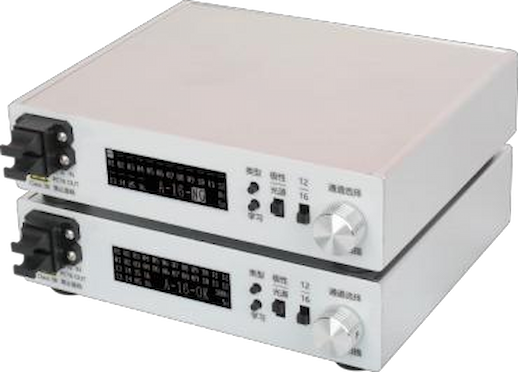

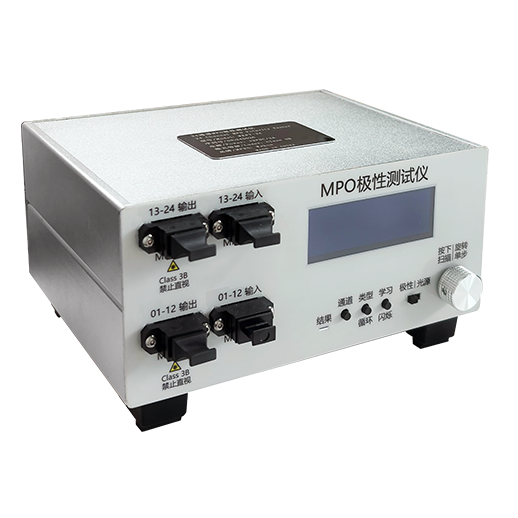

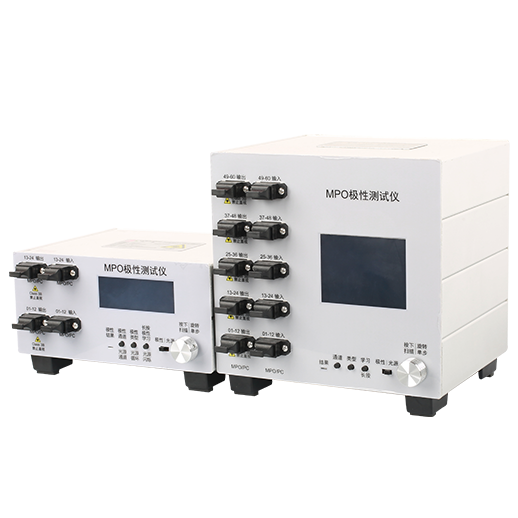

便携式MPO极性检测仪
便携式MPO极性检测仪
产品是针对光纤线缆生产过程中为极性判断、通断分析而设计的智能化产品。通过一键式自动扫描操作，可迅速指示出光纤线缆通断状态、极性（线序）状态、告警、错误分析，为线缆生产、成品检测，提供了快速、准确、高效的解决方案。
产品应用
应用于MT、MPO、FA等光连接器或光器件等通光极性断纤检测
产品特点
-
01具备单步测试、一键测试模式
-
02具备闪烁、循环、全亮、手轮切换功能
-
03具备通过脚踏启动功能
-
04支持宽范围电压12~24VDC
-
05支持标准A、B、C极性，及自学习极性
-

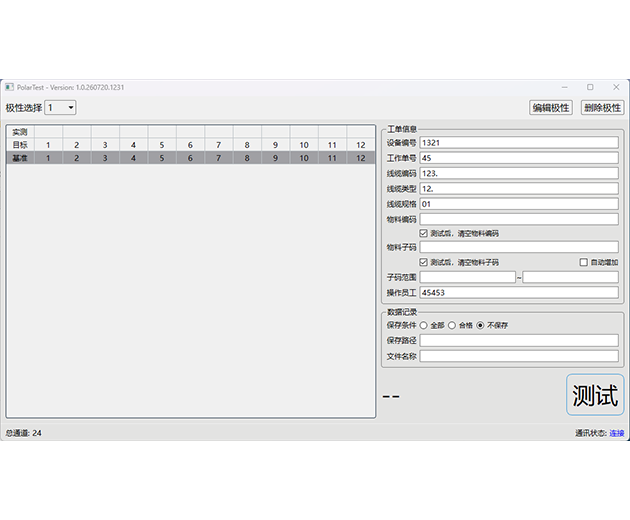

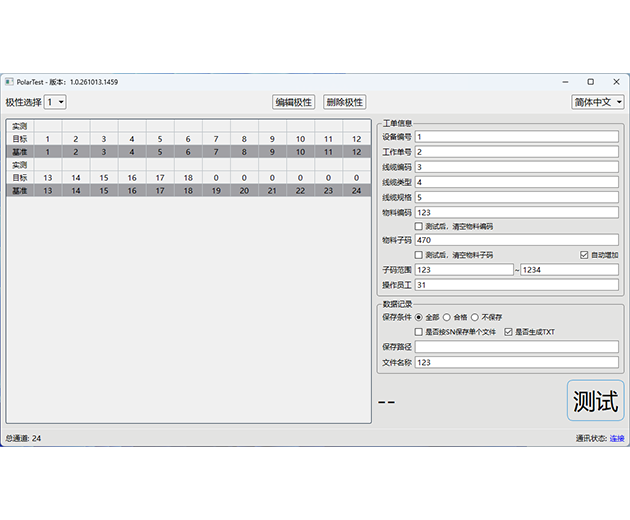

06支持通过电脑自定义参数
-
07支持测试结果语音播报
-
08支持自动化应用
-
09支持协议USB、RS232、RS485
-
010内置大容量锂电池，支持便携使用
-
011支持电脑或者充电宝充电

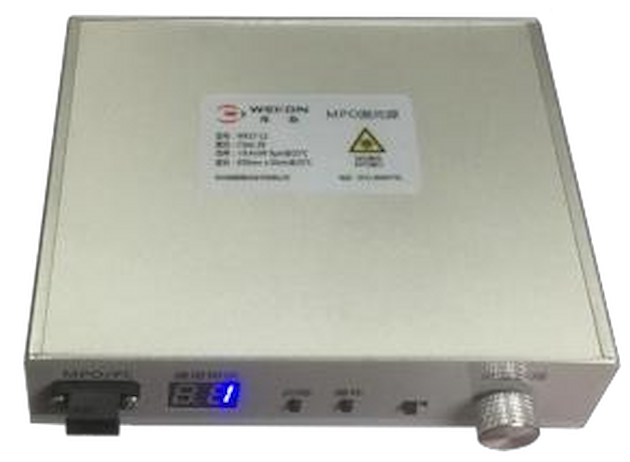

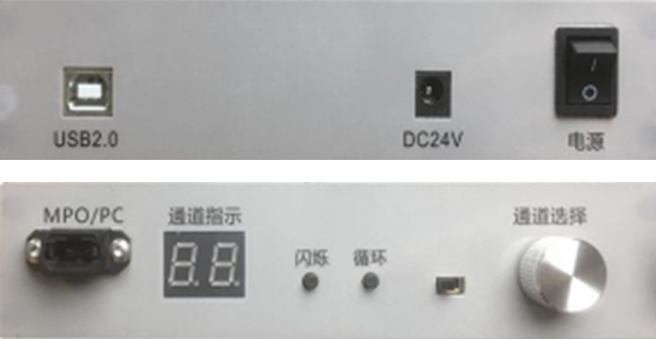

MPO激光源
MPO激光源设计用于检查单模和多模组件中的光纤端口，或检查MPO阵列中的缺陷。它通过光缆发出红色的可见激光，如果光纤中存在断裂或缺陷，则光线会发生折射，在故障区域周围产生明亮的光晕。激光二极管输出信号可以在连续波模式或闪烁模式下同时或依次从所有光纤切换到每根光纤，以获得不同的视觉效果。
-
肉眼可见的650nm红色激光。
工作距离可达3km(单模光纤)。
可以同时检查所有光纤通道(在连续波或脉冲模式下)或选择单个通道。高效的激光驱动电路,激光功率稳定。 自带可充电电池,可以便携式使用。
USB接口可与计算机或自动化系统通信单片机控制。
技术指标
|
参数
|
指标
|
| 通道数 | 16通道、12倍数通道（最多108通道） |
| 输出光源类型 | 650nm/10mw |
| 支持测试光纤类型 | SMF：9/125，MMF：50/125及62.5/125 |
| 光输出接口类型 | SM MPO/PC 12芯 |
|
光接收接口类型
|
SM MPO/PC 12芯 |
| 测试时间 | <0.5s（12芯） |
| 通信接口 | TYPE-C，支持协议USB、RS232、RS485 |
| 显示器 | OLED |
| 工作温度 | -5~+40℃ |
| 存储温度 | -25~+70℃ |
| 工作电源 | 外部电源12-24VDC，内部电池8000mAh |
| 外观尺寸（mm） | 165W*145D*45H（每12通道） |
