This product is a high-precision,non-contact FA fiber end face 3D interferometer,using multiple light sources for scanning

measurement, can accurately restore the geometric morphology of the FA fiber end face and

accurately calculate various technical parameters.

Customizable fixture

The field of view reaches 4.4 * 3.3mm, and fixtures can be flexibly customized according to the actual product specifications of customers.

Measurement function

Can measure the 3D parameters of FA end face, helping customers improve the quality of FA.

Automatic calibration

Equipped with an automatic calibration module, there is  no  need  to  manually  adjust  the  X-axis  or Y-axis reference mirror, making calibration easier and faster.

Quick switching of 0 ° and 8 ° APC

Accurately calibrate the rotation range of the fixture platform, so that after the instrument is calibrated at 0 degrees, the standard 8-degree APC type connector can be measured by rotating the fixture platform to an 8-degree position. 0 degrees and 8 degrees can be quickly switched by simply rotating and locking.

Data, report

Using   HTML  format  to   avoid   EXCEL   copyright disputes.  Small  memory  footprint,  fast  read  and

write  speed,  no  impact  on writing  after  reading, especially suitable for network sharing.

Automatic focusing and recognition of end face profile

Equipped with an advanced and efficient autofocus system, it can quickly respond and find the clearest position of interference fringes, automatically recognize the end face shape, start scanning from the optimal position, and complete the measurement without adjusting any hardware.

Design of detachable fixtures

The fixture base is made of high-quality steel to ensure flatness,

wear resistance, and deformation. The components in contact

with FA are made of hard plastic, which ensures no damage to FA

while also extending its service life. After plastic parts are worn,

they can be quickly replaced without affecting the normal use of

the fixture substrate. The self resetting latch squeezes the FA in

two directions to maintain its precise posture.

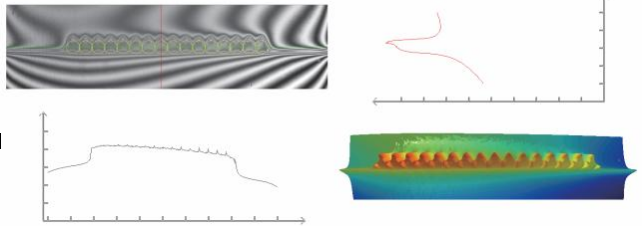

Arbitrary section view

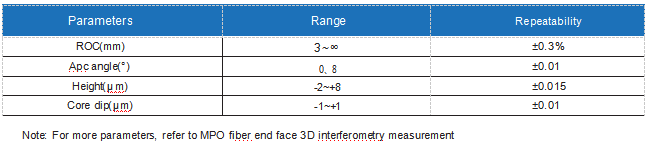

Specification
