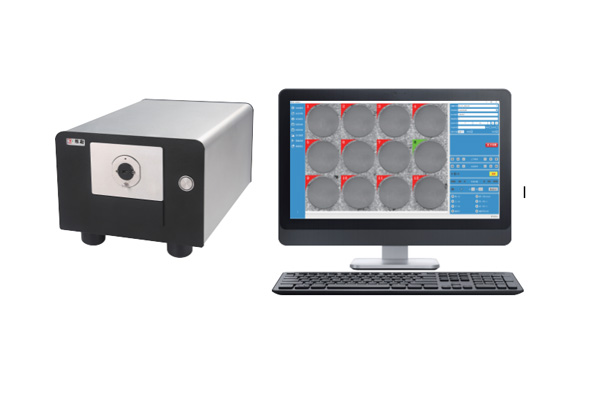

This instrument uses a bright light source to illuminate the end face of multiple optical fibers. The spots or scratches on the end face are amplified by a micro optical system, digitized by a camera, and finally presented to the user through a computer display. The equipped  image analysis software can accurately  identify subtle spots and scratches in the image. The equipped precision programmable motor can quickly locate and achieve automatic detection of MT fiber end faces with up to 72 cores.

Precision optical system

Select a large target camera, combined with a clear optical  microscope  and  digital  imaging  system,  to achieve automatic capture and precise presentation of the fiber core.

Electronic motion system

The microcontroller controls a 3-axis motion system, which    meets    the    array    motion    and    focusing requirements of up to 72 cores  based on  MT12 and MT16.

format to avoid EXCEL copyright disputes.

Multiple usage modes

Automatically  browse,  detect  current,  detect  all, save all reports, and save qualified reports, allowing users to flexibly use them.

Automatic analysis and judgment

By  using  advanced  image  recognition  algorithms, automatic    positioning,   focusing,    analysis,    and judgment  of  the  fiber  end  face  can  be  achieved without manual intervention.

Touch sensing activation

 Equipped   with   a   touch   sensitive   switch,   the

detection can be initiated with just a gentle touch, without  the  need  to  click  on  the  keyboard  or software, maximizing the convenience of employee operation.
