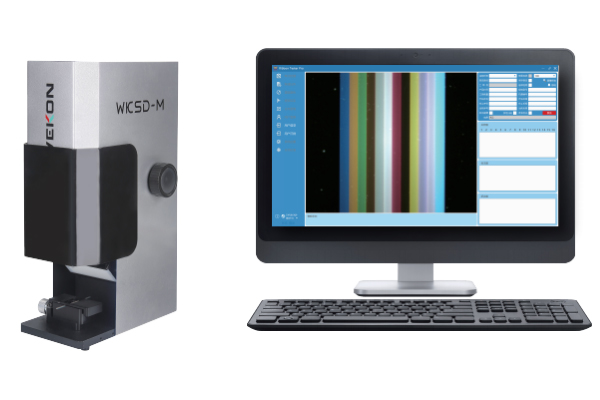

The production process of fiber optic strips requires sorting by color. Discriminating the order of colors manually can result in missed and false detections. This instrument uses high-performance industrial cameras and high-resolution industrial lenses, combined with advanced image processing functions to automatically identify whether the color sequence is correct, and to alert operators with sound. Ensure the quality of ribbon fibers and reduce the labor intensity of operators, and improve production efficiency.

Excellent optical configuration

Adopting   industrial   quality   high   brightness,   high uniformity   flat    lighting   source,   combined   with microscopic    imaging   optical    path,   continuously outputs stable, clear, and delicate fiber images, laying a good foundation for image recognition. At the same time,  the  lifespan  of  the  light  source  can  also  be guaranteed for a long time

Programmable lighting

Equipped with a dedicated circuit control module, the lighting power supply can be easily controlled on and off through computer software.

After the instrument exceeds the set idle time, the lighting source will automatically cut off, greatly extending the service  life  of the light source. At the same time, the hardware operating methods that remain  constantly  on  should  be retained  to  adapt  to  the  worst operating conditions.

Exquisite fixtures

The  flip  type  fixture  creates  stable  conditions for  image  extraction  of standard samples . The precise slot  design  and fine  adjustment  of the differential  head  achieve  accurate  positioning of  the  ribbon  fiber,  while  also  enabling  rapid replacement     of    the     ribbon     fiber     during continuous   detection .    By   cooperating   with software  for  intelligent  recognition  of  image posture, it ensures that different operators can obtain    the    same    detection    results    during detection .

Multi task

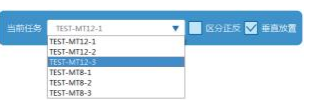

Generate different repeatable testing tasks based on different materials or line sequences. After selecting a task, quickly call up the corresponding sample. For 24 cores, you can name them with the same name and different number endings. You can quickly switch tasks and start testing using the numeric keys on the mini keyboard.

Visualized results

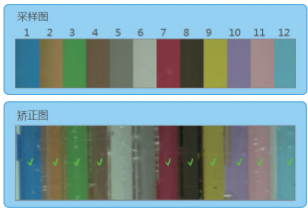

Compared with the standard sample graph, it is convenient  for   users  to  intuitively  vie w  the position of line sequence errors .

Rich auxiliary detections

Based on the actual situation of different customers, we  provide various special  process detection  methods, including: width detection to avoid excessive or insufficient fibers, edge detection to avoid misdetection after glue overflow, tape detection to avoid misdetection of tape shadows, single side detection to avoid directional errors, and ignoring color to adapt to circular tape fiber applications.

Humanized operating experience

Support direct detection of both sides, real-time detection without triggering external switches, automatic voice prompt detection results, single detection time of only 0.2 seconds, and normal matching of personnel operation rhythm.

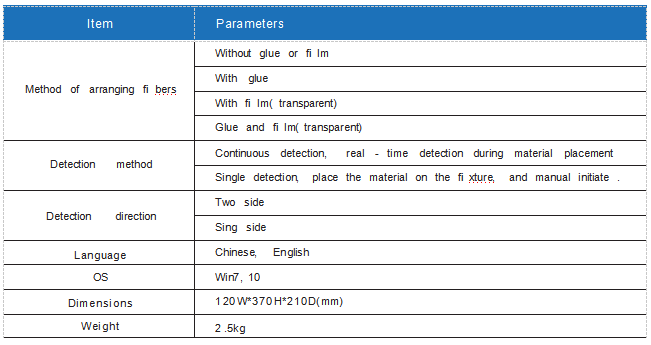

Specification
